防水配線コネクター編
エンジンルームなど水のかかる箇所でも使える
確実な配線接続ができる防水コネクターのご紹介
ITEM No3349 防水配線コネクター
・適合コードサイズ:電源側:AV(S)0.6~1sq / 分岐側:AV(S)0.1~0.5sq
・使用可能電力:DC12V車60W以下 / DC24V車60W以下
・防水性能:IPX3相当
使用アイテム
※車種・取り付け方によって使用個数・サイズなどは異なります。
関連コンテンツ
防水トグルスイッチ編
防水リレーの使い方
防水ワンタッチコネクター編
防水カプラー編
防水ギボシ端子編
防水平型ヒューズホルダーの使い方
DIY手順を詳しく見て行こう!
手順1
電源を取り出す分岐側コードの被覆を剥かずにコネクター本体へ差し込みます。
分岐側:AV(S)0.1~0.5sq

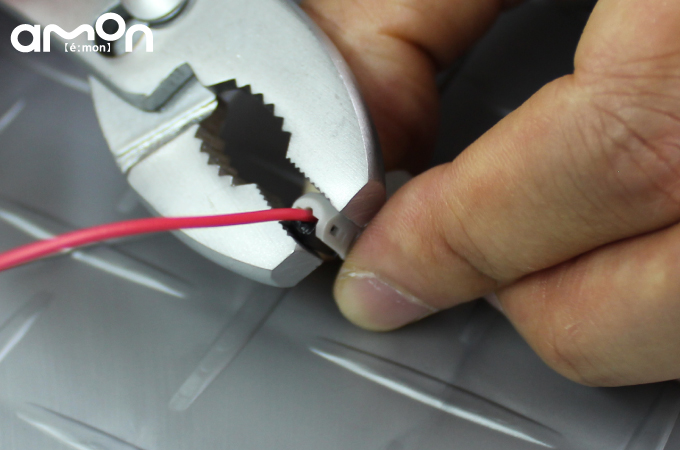

手順2
プライヤーでコネクター本体のツメがロックされるまではさみ込みます。
手順3
電源を取り出す電源側コードの被覆を剥かずにコネクター本体へセットします。
電源側:AV(S)0.6~1sq

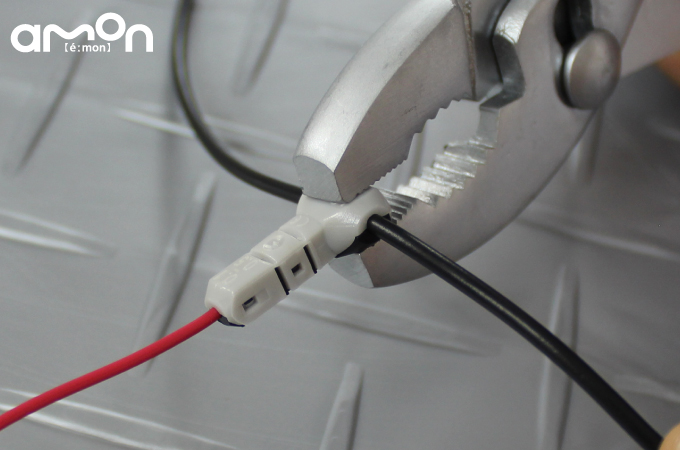

手順4
プライヤーでコネクター本体のツメがロックされるまではさみ込みます。
手順5
各コードを軽く引っ張り、しっかりとはさまれていることを確認し完成です。
