ドア内張りパネルの外し方
ドアの内張りパネルを外します。
※ドアスピーカーの交換、デッドニング施工、LED増設などにもお役立てください。

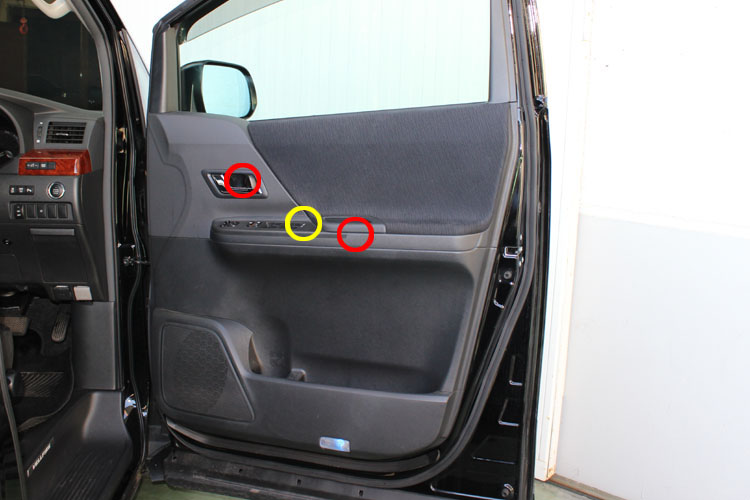

ネジ位置の確認
内張りを留めているネジを外します。
ネジは3箇所あります。
黄色の丸の位置にあるビスはフタではなくパワーウインドウ・ロックスイッチパネルを外したところにあります。
ドアミラー裏のカバーを外す
ドアミラー裏のカバーを外します。
手前に引けば外れます。
クリップは2箇所、ツメは一箇所あります。

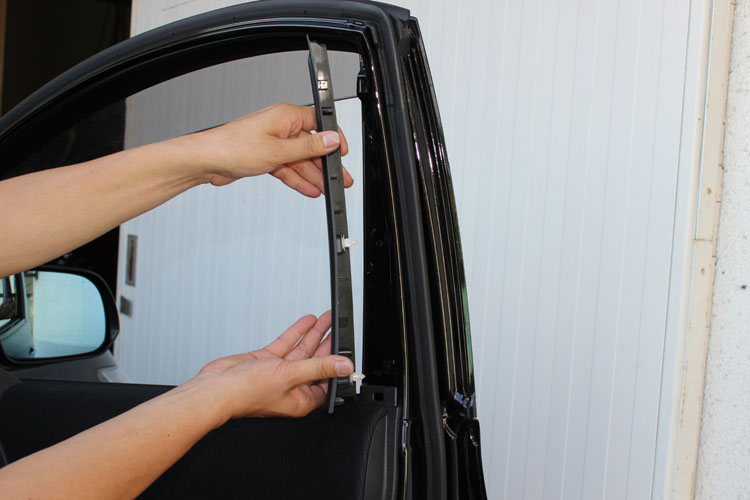

ドアピラーカバーを外す
ドアピラーカバーを外します。
手前に引けば外れます。
クリップは3箇所あります。

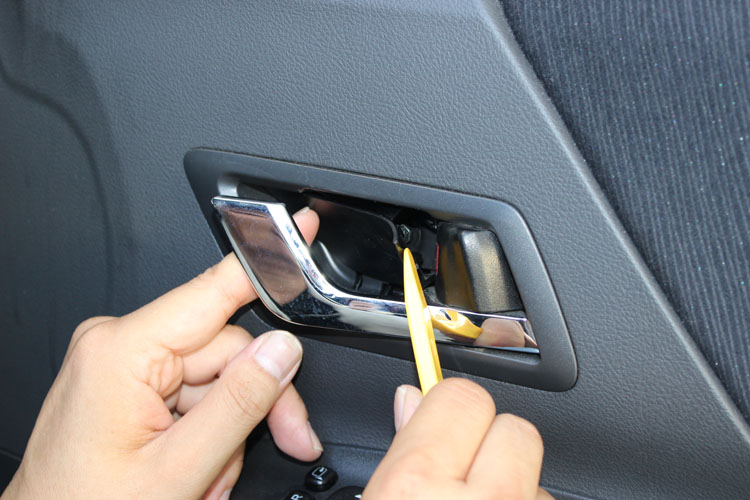

ドアノブカバーを外す
ドアノブの奥にあるカバーを外します。
パネルはがしを使えば便利です。
ツメは3箇所あります。

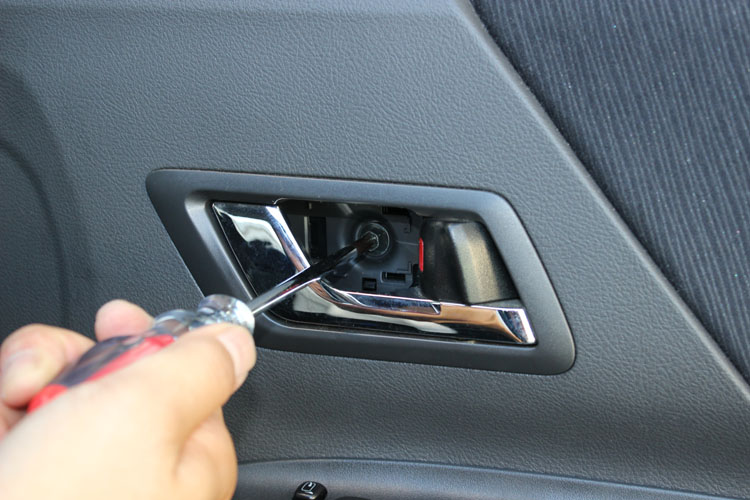

ネジを外す①
外したカバーの奥にあるネジを外します。

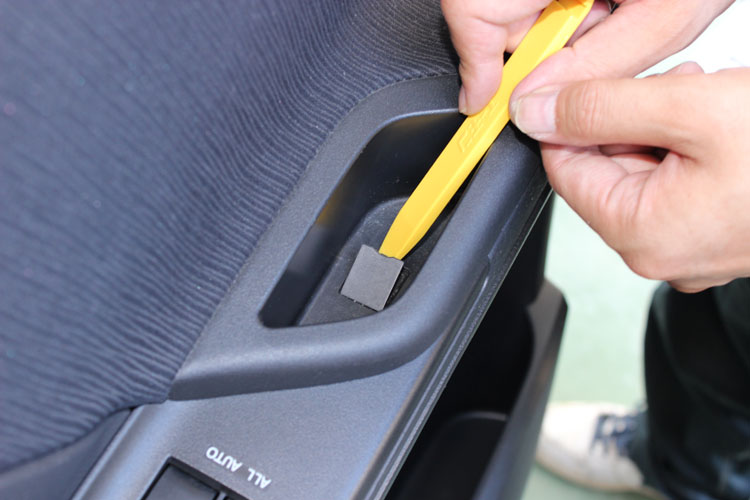

ドアグリップ底のカバーを開ける
ドアグリップ底にあるカバーを開けます。
パネルはがしを使うと便利です。

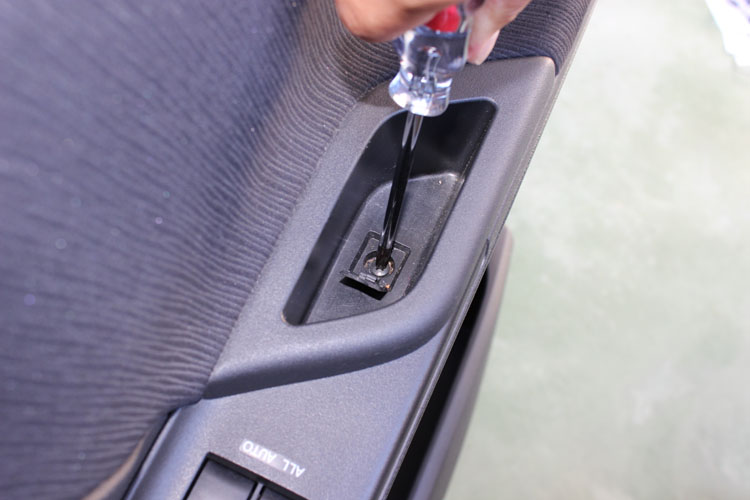

ネジを外す②
開けたドアグリップカバーの下にあるネジを外します。

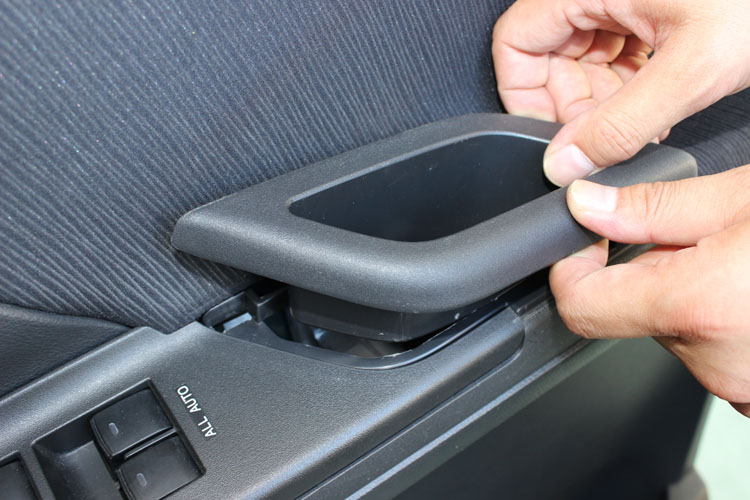

ドアグリップを外す
ネジの外れたドアグリップを外します。
上方向に引き上げれば外れます。
ツメは3カ箇所あります。

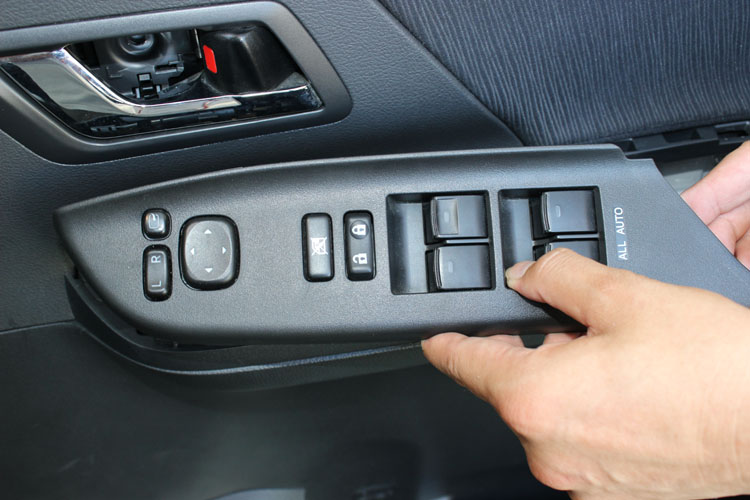

パワーウインドウ・ロックスイッチパネルを外す
パワーウインドウ・ロックスイッチパネルを外します。
パネルごと上方向に引き上げれば外れます。
ツメは9箇所あります。

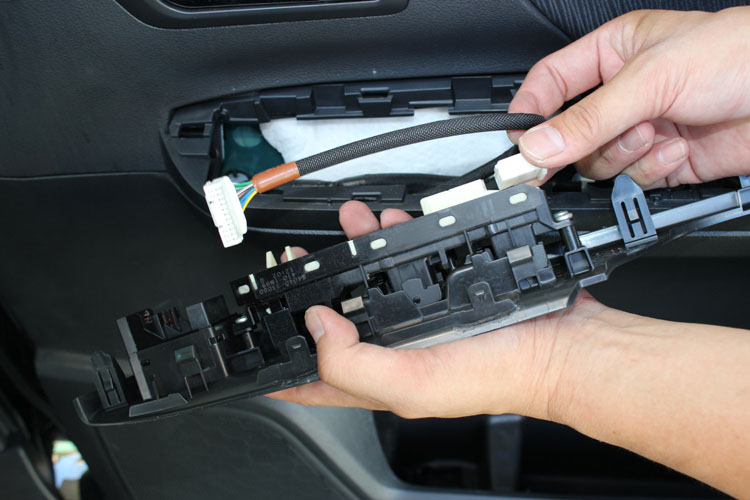

カプラーを外す(パワーウインドウ・ロックスイッチパネル用)
外したパネル裏に接続されているパワーウインドウ・ロックスイッチやドアミラー用のカプラー2箇所を外します。

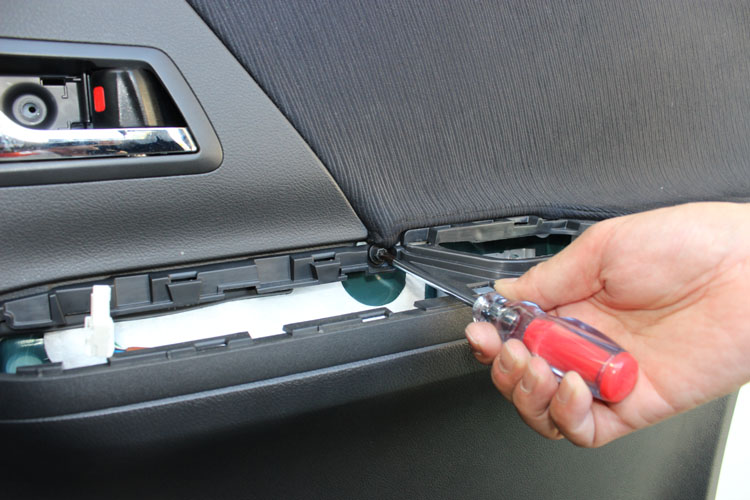

ネジを外す③
外したスイッチパネルの奥にあるネジを外します。

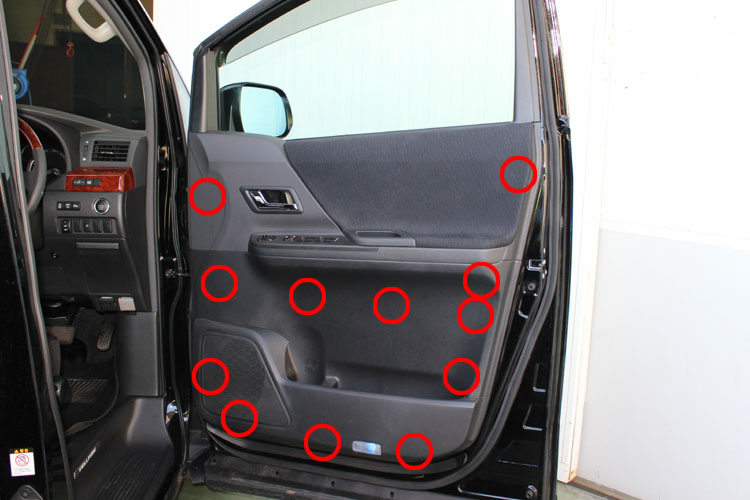

内張りパネルのクリップ位置確認
内張りパネル裏のクリップ位置の確認です。
写真の赤丸がクリップの位置です。
クリップは12箇所あります。
※外れた内張りパネルが当たりそうな箇所はキズ防止のためマスキングすることをお勧めします。(ウインドウ下部やその前後ピラー部)

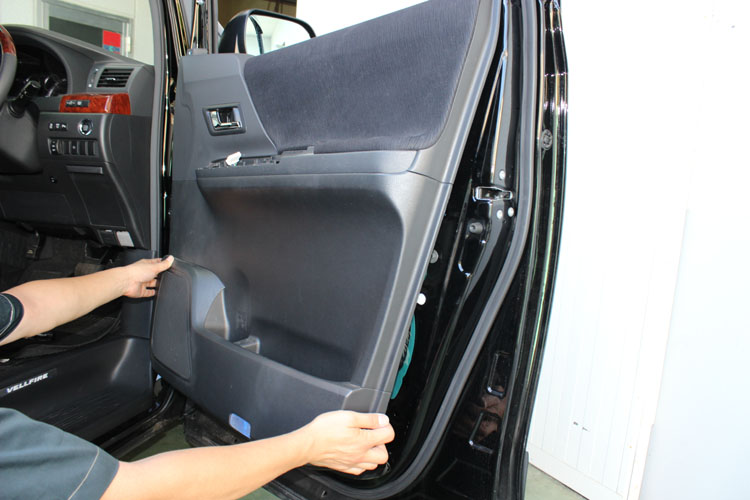

内張りパネルを外す
クリップの位置に注意しながら内張りパネルを下側から引き剥がすようにして外します。
※内張りパネルをドア本体から引きはがす際、クリップ1つ1つを丁寧に外すようにしてください。
※内張りはがしを使うと便利です。
※無理に引きはがすとクリップやその固定部が破損する恐れがあります。
※クリップには薄いゴムのトリムが挟んでありますので紛失しないようにしてください。
パネル全体が外れてもドアハンドルやロックケーブル、各種配線カプラーはつながっています。

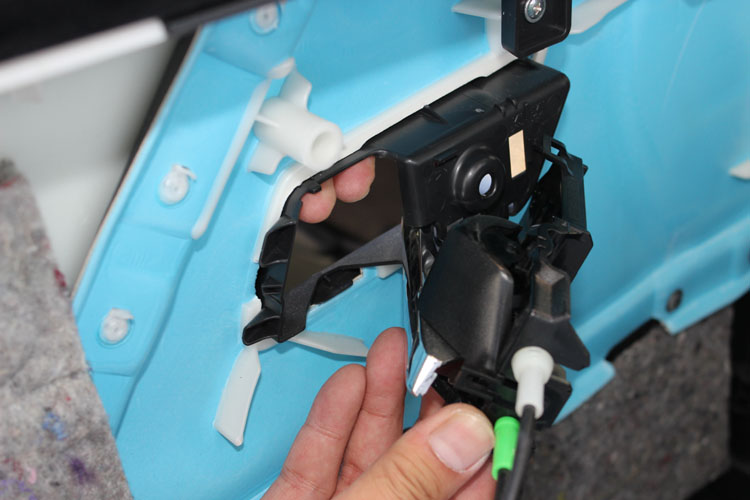

ドアノブパーツを外す
外れた内張りパネルを片手で抱えながら作業をしていきます。
まず、ドアノブパーツを外します。
内張りパネル裏側から台座ごと外します。
カプラーを外す(カーテシ用)
カーテシ用カプラーを外します。
カプラーを外すとドア本体から内張りパネルが完全に外せます。

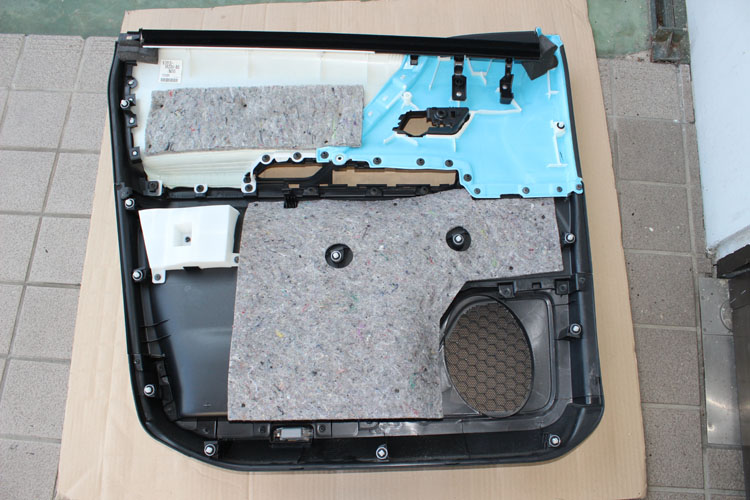

ドア内張りパネルの裏側
ドア内張りパネルの裏面です。
クリップの位置確認などのご参考にしてください。

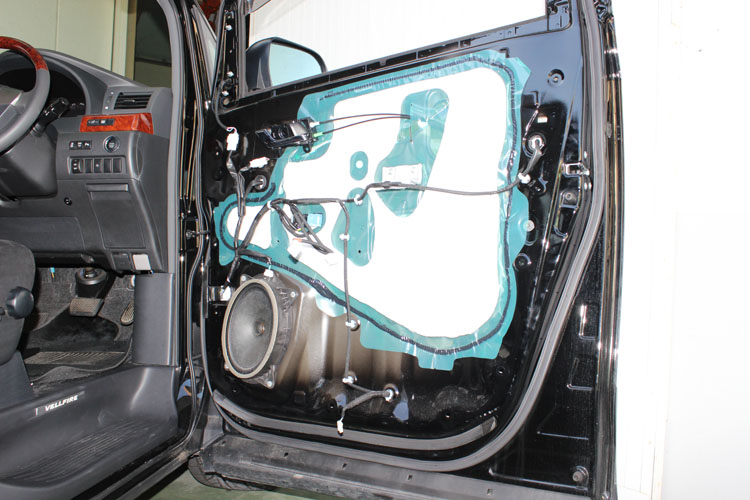

内張りパネル取り外し作業完了
内張りパネルを外したドア本体です。
内張りパネルを戻すときはここまでの逆の手順で取り付けていきます。
※外した内張りパネルのクリップがずれていたり、ドア本体にクリップだけが残っている場合がありますのでその場合は必ず内張りパネルの正しい位置にクリップをセットし直してから内張りパネルをドア本体へ取り付けます。
※内張りパネルを取り付ける時にクリップが正しくセットされていないとクリップやその固定部が破損してしまう恐れがありますのでご注意ください。
