製品特長

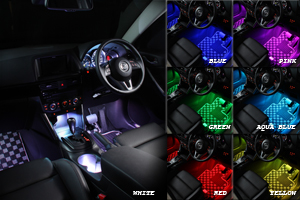

7色の光が楽しめる
ACC-ONで青色点灯、イルミONでピンク点灯など
動作に合わせて発光色を選ぶ事ができ、最大７色の車内イルミネーションを演出する事ができます。
純正風にインストールが可能
高拡散乳白レンズのフラットLEDレンズカバーを使用すればLEDの光をやわらかく純正風にインストールする事ができます。
※RGBカラー ３連フラットLED単体での装着も可能です
最大15色まで拡張できる
RGBカラー LEDコントローラーを使用すれば、
最大15色までの車内イルミネーションを演出する事ができます。

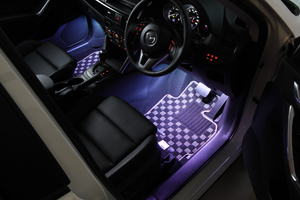

広角間接照明に
RGBカラー 3連フラットLEDはフットライトやラケッジライト・ピラーライトなどの広角間接照明にお勧めです。
分かりやすい配線色
RGBカラー 3連フラットLEDのプラス接続配線は、赤・緑・青とそれぞれ点灯する色に対応しています。
ex.
赤線を接続→赤色点灯
青線を接続→青色点灯
赤線と青線を接続→ピンク点灯など
※黒線はボディアース
RGB 発光カラー
RED (赤色点灯) 接続方法
・赤色線(プラス電源)
・緑色線(未接続)
・青色線(未接続)
・黒色線(アース)
GREEN (緑色点灯) 接続方法
・赤色線(未接続)
・緑色線(プラス電源)
・青色線(未接続)
・黒色線(アース)
BLUE (青色点灯) 接続方法
・赤色線(未接続)
・緑色線(未接続)
・青色線(プラス電源)
・黒色線(アース)

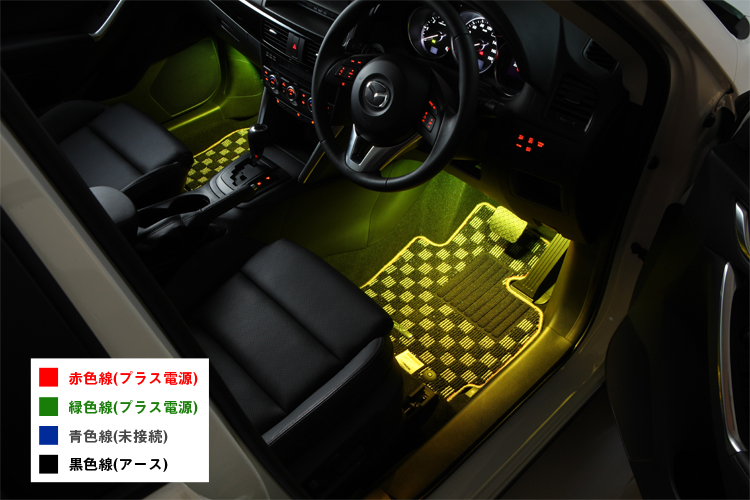

YELLOW (黄色点灯) 接続方法
・赤色線(プラス電源)
・緑色線(プラス電源)
・青色線(未接続)
・黒色線(アース)
AQUA BLUE (水色点灯) 接続方法
・赤色線(未接続)
・緑色線(プラス電源)
・青色線(プラス電源)
・黒色線(アース)
PINK (ピンク色点灯) 接続方法
・赤色線(プラス電源)
・緑色線(未接続)
・青色線(プラス電源)
・黒色線(アース)
WHITE (白色点灯) 接続方法
・赤色線(プラス電源)
・緑色線(プラス電源)
・青色線(プラス電源)
・黒色線(アース)
取り付け情報
エーモンRGBカラーLEDは赤・緑・青の発光素子を点灯する配線(+)がそれぞれ独立した配線になっているため、動作に応じて7色の発光色が選べます。
エーモンRGBカラーLEDシリーズは赤・緑・青各コードの入力電源を組み合わせすることで、動作に応じて発光色を変化させることができます。
動作に応じて7色の発光色が選べるRGBカラー 3連フラットLEDのカラーチェンジ方法を動画でご紹介します。
製品スペック
- ■ITEM No.2907 RGBカラー3連フラットLED
- -仕様-
- DC12V車専用
- LED:3灯
- 消費電流:最大38mA (赤14mA・緑12mA・青12mA)
- 配線コード:太さ/0.2sq(ダブルコード) 長さ/300mm
- -内容物-
- RGBカラー3連フラットLED:1個
- 両面テープ:1枚
