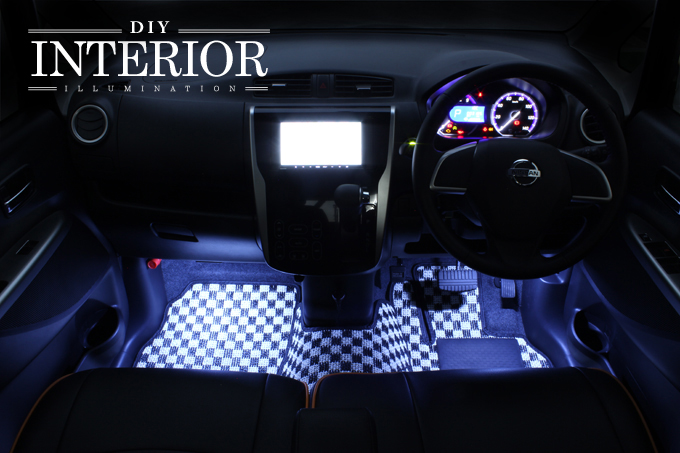

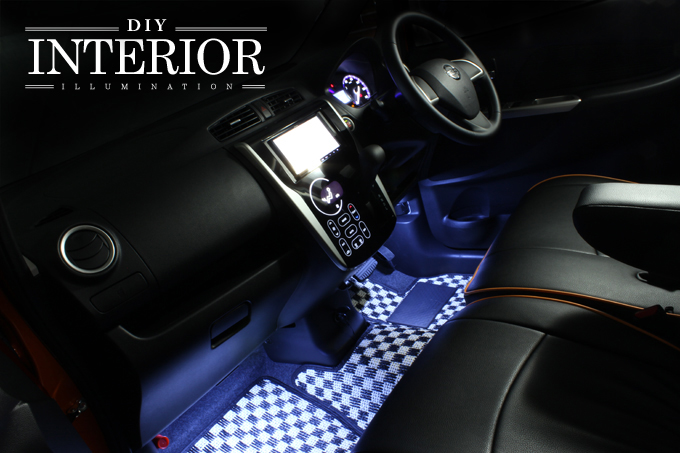

エンジンONに合わせて光るフットライト
;)
;)
;)
昼夜問わず走行時(エンジン始動時)にフットライトを点灯させたい方はこちらの方法。
LEDの電源はシガーソケットから取り出します。
LEDの接続は簡単にLEDの増設が可能な ITEM No.3360 プラス・マイナス分岐ターミナルを使用。
電源の取り出しは付属のアクセサリープラグを純正のシガーソケットに差し込むだけでOK。
シガーソケットからの電源取り出しは簡単な作業なので是非チャレンジしてください。
LEDの電源はシガーソケットから取り出します。
LEDの接続は簡単にLEDの増設が可能な ITEM No.3360 プラス・マイナス分岐ターミナルを使用。
電源の取り出しは付属のアクセサリープラグを純正のシガーソケットに差し込むだけでOK。
シガーソケットからの電源取り出しは簡単な作業なので是非チャレンジしてください。
使用アイテム
| ITEM NO. | 製品コード | 製品名 | 使用数 |
|---|---|---|---|
| 1 | 1827 | 3連フラットLED(白) | 2 |
| 2 | 1829 | LEDレンズカバー(3連フラットLED用) | 2 |
| 3 | 3360 | プラス・マイナス分岐ターミナル | 1 |
| 4 | 3328 | 接続コネクター | 1 |
| 5 | 3459 | ダブルコード | 1 |
関連コンテンツ
ヘッドライトの点灯に合わせて光るフットライト
香りと光を楽しむ フレグランス照明
ヘッドライトの点灯に合わせて光る フィギュア照明
ヘッドライトの点灯に合わせて光る エアコンダクト照明
ON-OFFが可能なルームランプ連動ラゲッジルーム照明
ヘッドライトの点灯に合わせて光るドアポケット照明

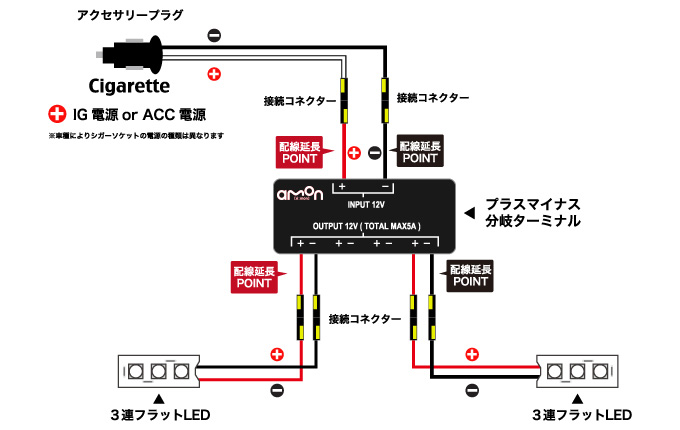

配線図
DIY手順を詳しく見て行こう！
STEP1 取り付け前準備

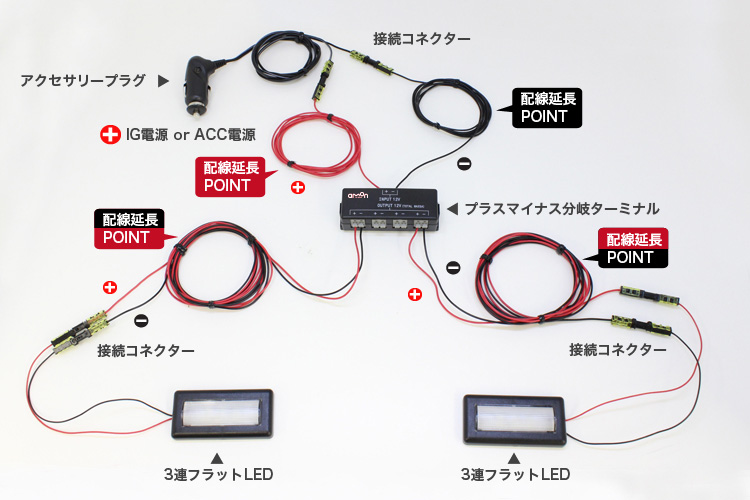

エンジンONに合わせて光るフットライトの配線はこちら。
LEDの接続は簡単にLEDの増設が可能なIITEM No.3360 プラス・マイナス分岐ターミナルを使用し、電源の取り出しは付属のアクセサリープラグを純正のシガーソケットに差し込むだけの簡単な配線です。
※必要に応じて配線を延長して下さい。

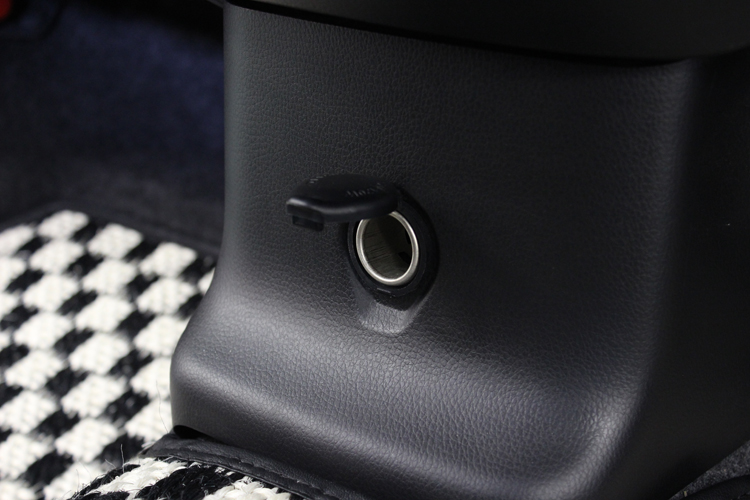

電源取り出しポイントを確認
電源はシガーソケットから取り出します。
車のシガーソケットの位置を確認して下さい。

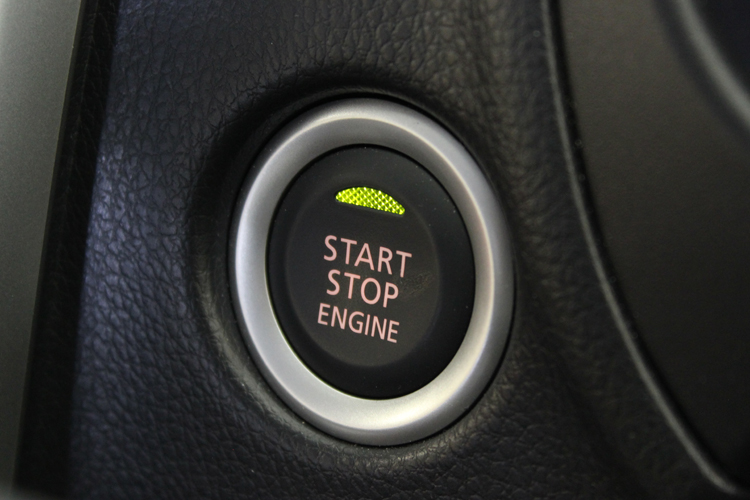

点灯タイミング
シガーソケットから電源を取り出すため点灯のタイミングはエンジンON連動となります。
※ACC時に点灯する車両や一部欧州車などシガーソケットが常時電源の
場合があります。

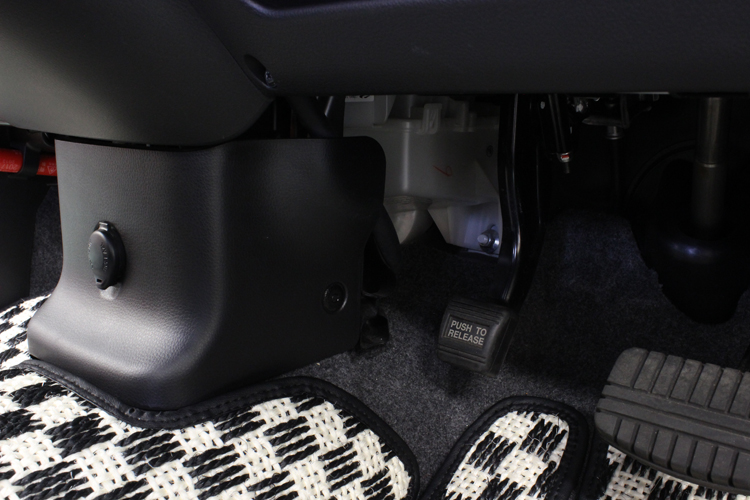

LED取り付け箇所の確認
運転席・助手席のどの箇所にLEDを取り付けするか確認します。
運転席の場合、運転の妨げにならない箇所に設置して下さい。

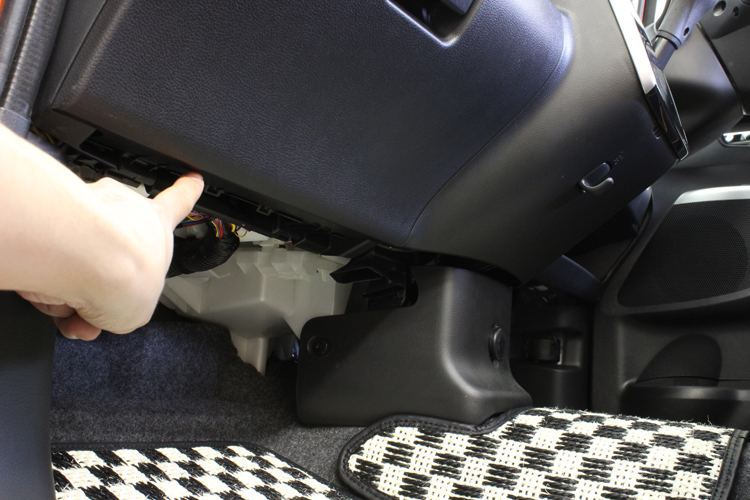

プラス・マイナス分岐ターミナルの設置箇所を確認
LEDを接続・分岐するプラス・マイナス分岐ターミナルを設置する箇所を確認します。
内張りやセンターコンソール裏などの運転に妨げにならない箇所に配置して下さい。
