エンジンONに合わせて光るフットライト
;)
;)
;)
昼夜問わず走行時(エンジン始動時)にフットライトを点灯させたい方はこちらの方法。
LEDの電源はシガーソケットから取り出します。
LEDの接続は簡単にLEDの増設が可能な ITEM No.3360 プラス・マイナス分岐ターミナルを使用。
電源の取り出しは付属のアクセサリープラグを純正のシガーソケットに差し込むだけでOK。
シガーソケットからの電源取り出しは簡単な作業なので是非チャレンジしてください。
LEDの電源はシガーソケットから取り出します。
LEDの接続は簡単にLEDの増設が可能な ITEM No.3360 プラス・マイナス分岐ターミナルを使用。
電源の取り出しは付属のアクセサリープラグを純正のシガーソケットに差し込むだけでOK。
シガーソケットからの電源取り出しは簡単な作業なので是非チャレンジしてください。
使用アイテム
| ITEM NO. | 製品コード | 製品名 | 使用数 |
|---|---|---|---|
| 1 | 1827 | 3連フラットLED(白) | 2 |
| 2 | 1829 | LEDレンズカバー(3連フラットLED用) | 2 |
| 3 | 3360 | プラス・マイナス分岐ターミナル | 1 |
| 4 | 3328 | 接続コネクター | 1 |
| 5 | 3459 | ダブルコード | 1 |
関連コンテンツ
ヘッドライトの点灯に合わせて光るフットライト
香りと光を楽しむ フレグランス照明
ヘッドライトの点灯に合わせて光る フィギュア照明
ヘッドライトの点灯に合わせて光る エアコンダクト照明
ON-OFFが可能なルームランプ連動ラゲッジルーム照明
ヘッドライトの点灯に合わせて光るドアポケット照明
配線図
DIY手順を詳しく見て行こう！

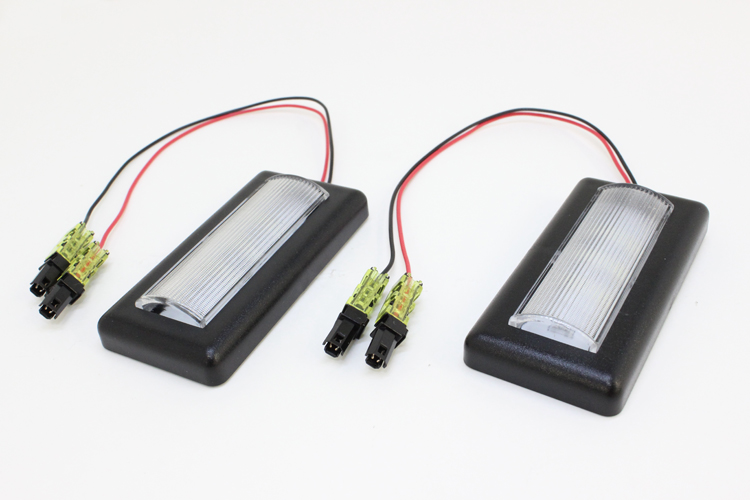

LEDの配線準備
同じ3連フラットLEDを2つ(運転席・助手席に各1個)準備します。

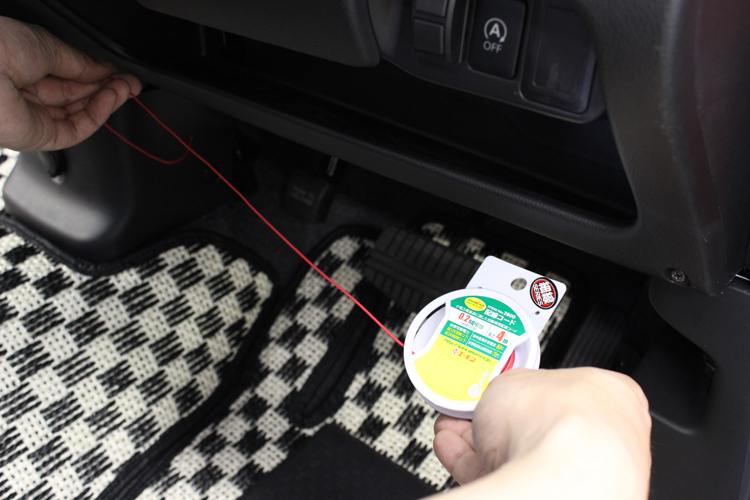

延長用配線の長さを測る
LEDを取り付ける箇所からプラス・マイナス分岐ターミナルまでの長さを測り、配線コードをカットします。
※LEDのプラス線・マイナス線の両方の配線を準備して下さい

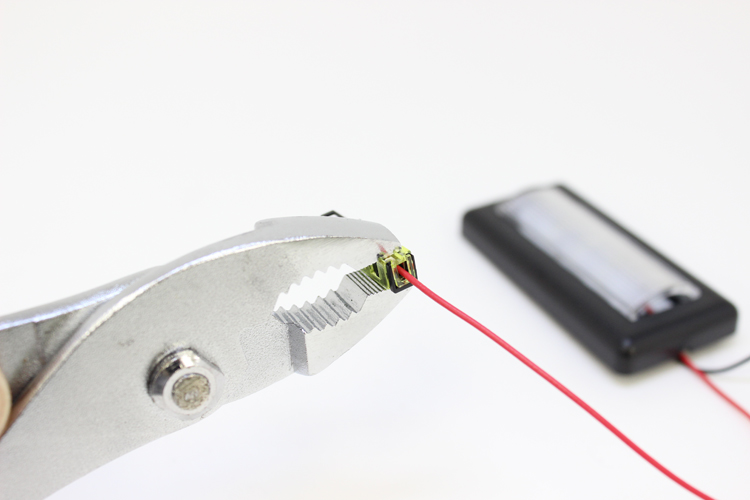

LED延長線の準備①
カットした配線の片側に接続コネクターをプライヤーで取り付けます。
LED延長線の準備②
カットした配線のもう片側の被覆を電工ペンチで5mm程度剥きます。

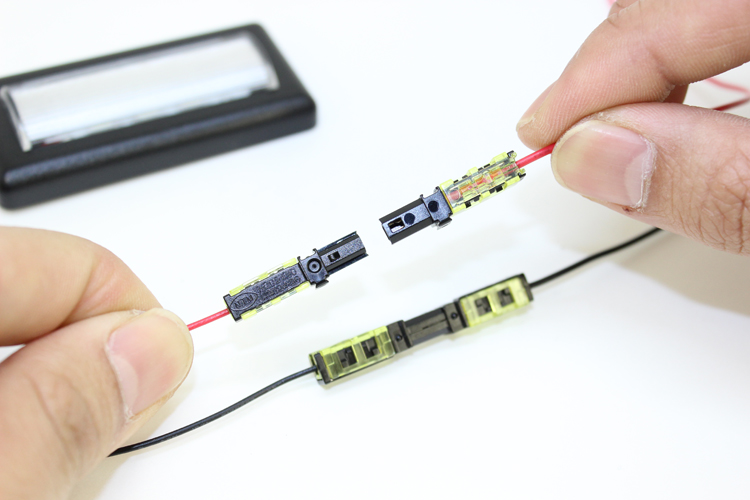

延長線をLEDと接続する
延長線(プラス線・マイナス線)をLEDと接続して、LEDの配線準備は完了です。

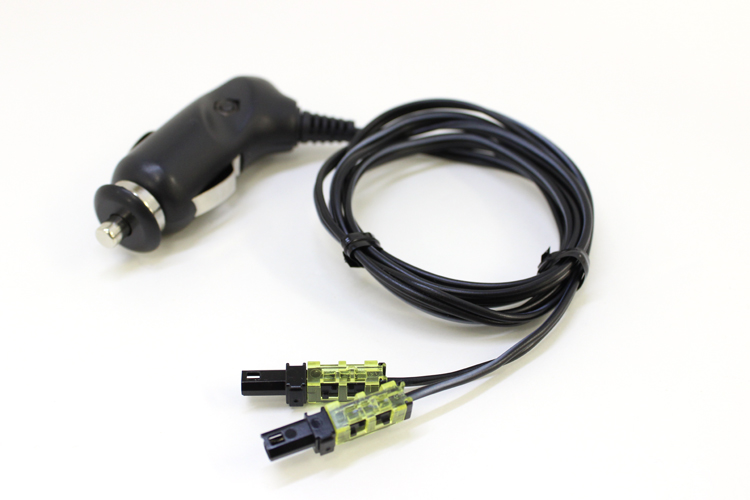

アクセサリープラグ配線の延長①
プラス・マイナス分岐ターミナルからシガーソケットまで距離がある場合、アクセサリープラグの配線を延長する必要があります。

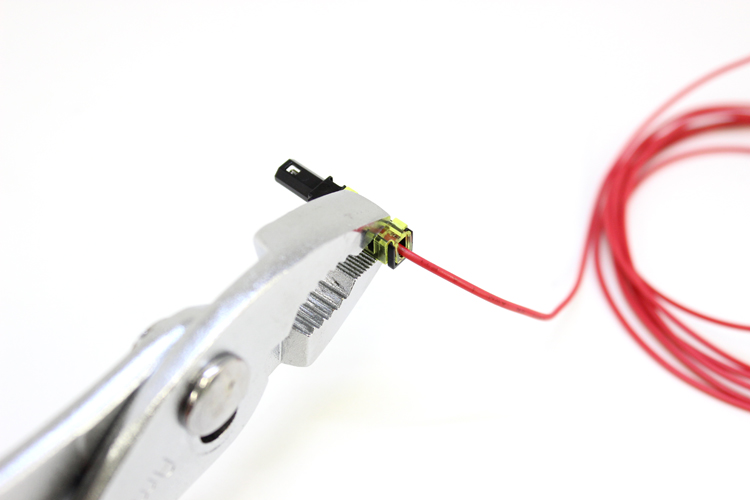

アクセサリープラグ配線の延長②

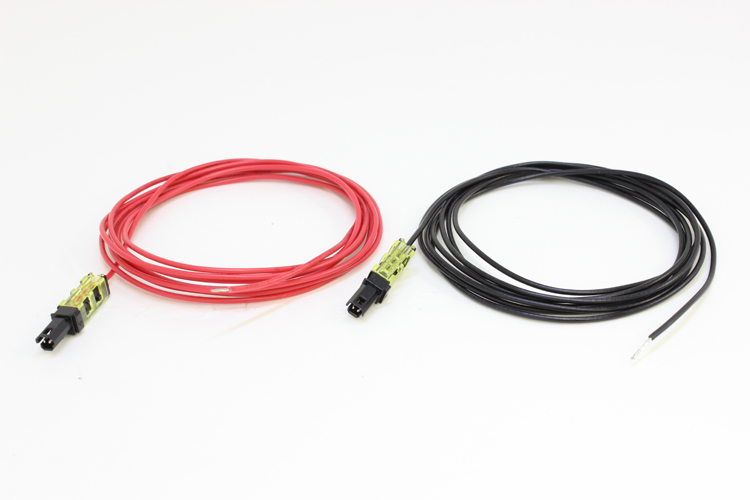

LEDの延長線と同様、配線コードの長さを測り、アクセサリープラグの延長線(プラス線・マイナス線)をつくります。

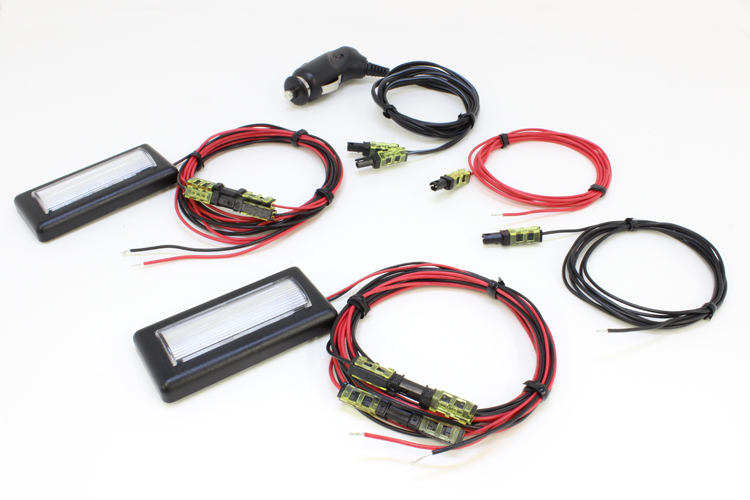

準備完了
LED配線の延長・アクセサリープラグ配線の準備(延長)ができれば、取り付け・接続前の準備は完了です。
