気分に応じて色を変更できる RGBカラーLEDフットライト
夜間走行時に点灯し、純正メーターやスイッチパネルの色に合わせて
コーディネートできます。
スモールランプ連動の、1つのLEDで14色の点灯パターンの中からスイッチで
好きな色に変更できるフットライトの取り付け方をご紹介。
人気のフットライトをワンランク上の仕様で楽しむ事ができます。
使用アイテム
| ITEM NO. | 製品コード | 製品名 | 使用数 |
|---|---|---|---|
| 1 | 1854 | RGBカラーLEDコントローラー | 1 |
| 2 | 2907 | RGBカラー3連フラットLED | 2 |
| 3 | 1849 | フラットLEDレンズカバー | 2 |
| 4 | 2836 | フリータイプヒューズ電源(平型) | 1 |
| 5 | 2835 | フリータイプヒューズ電源(ミニ平型) | 1 |
| 6 | 2837 | フリータイプヒューズ電源(低背) | 1 |
| 7 | 2824 | 接続コネクター | 2 |
| 8 | 2818 | クワ型端子 細線ハーネス付 | 1 |
| 9 | 2811 | カプラー4極 | 2 |
| 10 | 1168 | 圧着接続端子 | 1 |
| 11 | 1251 | 管ヒューズ | 1 |
| 12 | 2800 | 配線コード | 3 |
| 13 | 2801 | 配線コード | 1 |
| 14 | 2827 | 異線径配線コネクター | 1 |
配線図
DIY手順を詳しく見て行こう！
STEP4 電源の取り出し
ヒューズBOXからフリータイプヒューズ電源を使用し、
常時電源を取り出します。
ヒューズBOXからの電源取り出しはこちら
※ヒューズボックス内のヒューズは形状が車種によって違うので、自分の車に使われているヒューズの形状を確認し同じタイプのフリータイプヒューズ電源を準備して下さい。
プラス側配線(常時電源)を接続する
電源を取り出したフリータイプヒューズ電源の配線と、
RGBカラーLEDコントローラーの入力側配線を接続します。
各パネルをはずす
デッキを取り外す為に、デッキ周りのパネルを取り外します。
オーディオデッキを外す
デッキ周りのパネルが外れたら、デッキをとめているネジやボルト類を
外します。
内装の保護に
取り外したオーディオデッキは内装を傷つけてしまう恐れもあるので、
布やタオル地のものを敷き保護します。
オーディオハーネスの確認
オーディオデッキにはハーネスが接続されています。
このオーディオハーネスからイルミネーション電源を取り出します。
取り出したい電気が流れる配線を探す①
検電テスターのワニグチをドアヒンジのボルトや
オーディオデッキ取り付け部分などの金属部分にはさみ、
検電テスターの針を配線や端子部分にあてて電源を調べていきます。
※検電テスターの詳しい使い方はこちら

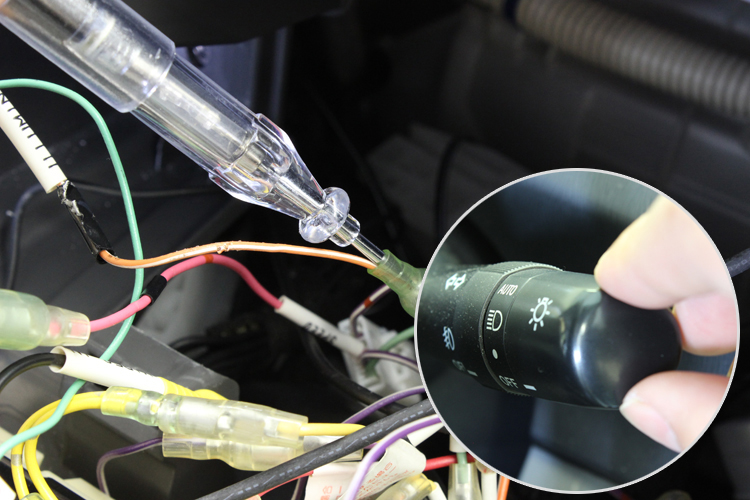

取り出したい電気が流れる配線を探す②
スモールランプをONにした時に光る線(イルミネーション電源)を
調べます。
※電気が流れている場所は写真の様に検電テスターが赤く光ります。
スモールランプのON-OFFで電源を確認して下さい。
配線コネクターを接続する
検電テスターで調べたオーディオ配線から
配線コネクターを使用し電源を取り出します。
※配線コネクターの詳しい使い方はこちら
※接続の際はイルミネーション電源をOFFにして下さい。
プラス側配線(イルミ電源)を接続する
オーディオデッキから電源を取り出した配線と、
RGBカラーLEDコントローラーの入力側配線を接続します。
ボディーアースする
車両の金属部分にクワ型端子を固定しボディアースします。
アース線を接続する
ボディアースした配線とRGBカラーLEDコントローラーの
黒色線を接続します。
