フロアイルミ フロアを明るく照らす間接光の作り方
;)
;)
;)
;)
;)
「照明としてのLED」とは違ったフロア間接照明を実現。
柔軟性と均一発光により、やわらかい光を創り出し、落ち着いた雰囲気で高級感のあるフロア間接照明ができます。
使用アイテム
| ITEM NO. | 製品コード | 製品名 | 使用数 |
|---|---|---|---|
| 1 | 2925 | フロアイルミフレックスレンズカバー | 1 |
| 2 | 2926 | フロアイルミ専用LED(青) | 1 |
| 3 | 2927 | フロアイルミ専用LED(白) | 1 |
| 4 | 2835 | フリータイプヒューズ電源(ミニ平型) | 1 |
| 5 | 2836 | フリータイプヒューズ電源(平型) | 1 |
| 6 | 2837 | フリータイプヒューズ電源(低背) | 1 |
| 7 | 1151 | ギボシ端子セット | 1 |
| 8 | 1147 | 配線コネクター | 1 |
| 9 | E535 | 配線コード | 1 |
| 10 | 1452 | 電工ペンチ | 1 |
| 11 | 1569 | 検電テスター | 1 |
配線図
DIY手順を詳しく見て行こう！
STEP3 取り付け②
パーツクリーナーなどを使い、しっかりと取り付け面の汚れや脂分を落としておく。フレックスレンズカバーは両面テープで固定する為、取り付け面が汚れていたりするとしっかりつかない事がある。
パーツクリーナーなどが使えない内装の場合は、水ぶきや素材に合ったクリーナー等でしっかり汚れを落としておこう。
フレックスレンズカバーのリケイ紙をはがす
フレックスレンズカバーの裏面には両面テープがついているので、写真の様にリケイ紙を剥がす。貼り込みの際は少しずつ貼っていくのがポイントになるので、リケイ紙は少しだけ剥がそう。
貼り付ける
最初に確認した取り付け位置に、フレックスレンズカバーを貼っていく。
先程にも説明があったように、少しずつリケイ紙を剥がし、取り付け面にしっかりと貼り込んでいく。
拡散レンズ面を下向きにして貼りつけよう。
設置完了
これでLEDとフレックスレンズカバーの設置は完了。
エンドキャップを取り付ける
次にフレックスレンズカバーの両端に、写真のエンドキャップを付けていく。
これは端からの光漏れ防止と、仕上がりを綺麗にする為のもので、フレックスレンズカバー1個に対して、左右各2個ずつ付属している。
LED先端側

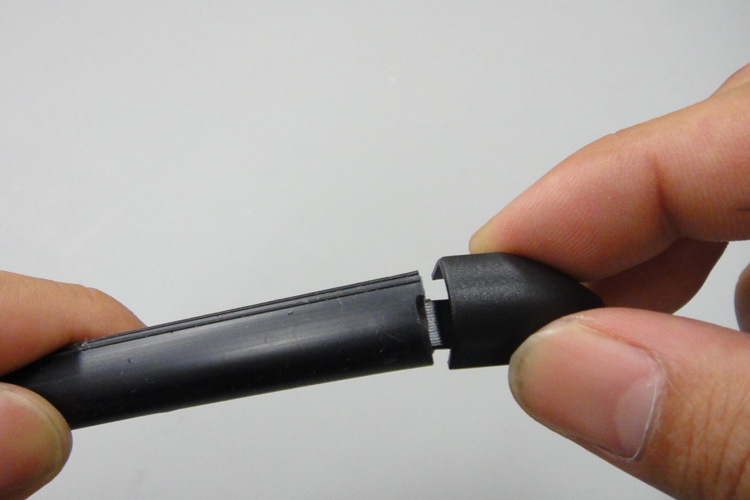

エンドキャップの平板部分をモール内側とLED基盤の間に挿入する。
難しそうに見えるが、実際にやってみると意外に簡単な作業。
横にスライドさせてしっかりはまればOKだ。
LEDハーネス側
LEDハーネス側もLED先端側と同じようにスライドさせるだけでOK。
LEDの配線は?

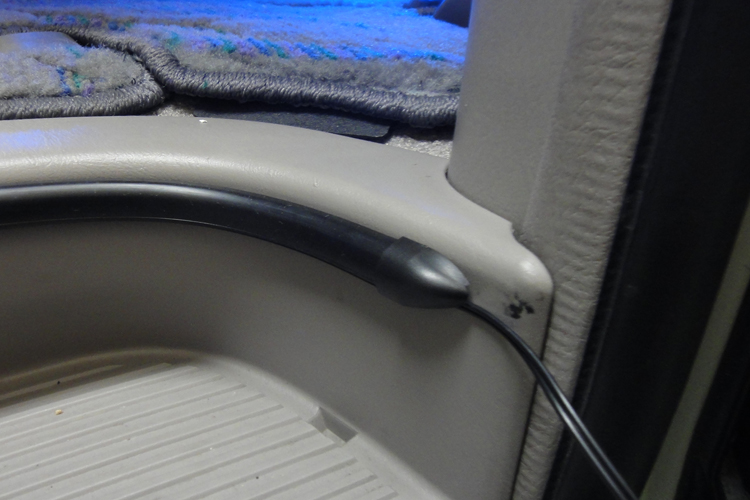

LEDハーネス側の配線はというと、写真のようにエンドキャップの端から出せる設計になっているので、配線に負担をかけることなく、安心。
設置完了
これでフロアイルミ全ての設置は完了。
後は電源をとっていくだけで完成だ。
