モーションアイラインLEDの取り付け方
キーレス連動でお出迎え、流れる光のアイライン。
エンジン連動ON-OFFユニットを使用してエンジンルーム内配線のみで完結する取り付けをご紹介します。
モーションアイラインLEDは、ドアロック・アンロック時にLEDが流れて点灯します。
走行時はアイラインLEDとして点灯。
流れるパターンは4パターンから選択可能。
【ご注意】
流れるパターンは4パターンございますが、
モーションアイラインLEDの点灯パターン設定「1」～「3」はイベントなど展示目的でのみのご使用をお願い致します。
通常使用時はパターン「4」に設定してご使用をお願い致します。
エンジン連動ON-OFFユニットを使用してエンジンルーム内配線のみで完結する取り付けをご紹介します。
モーションアイラインLEDは、ドアロック・アンロック時にLEDが流れて点灯します。
走行時はアイラインLEDとして点灯。
流れるパターンは4パターンから選択可能。
【ご注意】
流れるパターンは4パターンございますが、
モーションアイラインLEDの点灯パターン設定「1」～「3」はイベントなど展示目的でのみのご使用をお願い致します。
通常使用時はパターン「4」に設定してご使用をお願い致します。
■保安基準の適合性について
モーションアイラインLEDの点灯パターン設定「1」～「3」はイベントなど展示目的でのみご使用ください。
通常使用時は、必ず点灯パターンを「4」に設定してご使用ください。
詳しくはこちらの”保安基準の適合性に関するお詫びとお知らせ[2014年7月14日]”にてご確認をお願い致します。
モーションアイラインLEDの点灯パターン設定「1」～「3」はイベントなど展示目的でのみご使用ください。
通常使用時は、必ず点灯パターンを「4」に設定してご使用ください。
詳しくはこちらの”保安基準の適合性に関するお詫びとお知らせ[2014年7月14日]”にてご確認をお願い致します。
使用アイテム
| ITEM NO. | 製品コード | 製品名 | 使用数 |
|---|---|---|---|
| 1 | 2916 | モーションアイラインLED 44白 | 1 |
| 2 | 2850 | エンジン連動ON-OFFユニット | 1 |
| 3 | 2845 | ミニ管ヒューズホルダー | 2 |
| 4 | 2847 | ミニ管ヒューズ(1A) | 2 |
| 5 | 1168 | 圧着接続端子 | 1 |
| 6 | 1151 | ギボシ端子セット | 1 |
| 7 | E330 | 丸型端子セット | 1 |
| 8 | E535 | 配線コード | 1 |
| 9 | E536 | 配線コード | 1 |
配線図
DIY手順を詳しく見て行こう！
STEP1 取り付け前確認
キーレス連動でお出迎えするモーションアイラインLEDの配線図はこちら。
LEDの赤色線・青色線・緑色線は各種電源取り出し。
LEDの黒色線はアース。
左右LEDの配線は圧着端子で1本にまとめます。
エンジンルーム内配線のみで完結する為、
エンジン連動ON-OFFユニットを使用します。
ヘッドライトのすき間を確認する
LEDはヘッドライトとバンパーのすき間に取り付ける為、取り付けが可能な幅があるか確認します。
※LED本体の厚みは2.2mmです。
2.5mm未満のすき間に無理に取り付けを行うと製品本体が破損する原因となりますので使用しないで下さい。
LEDの向きを確認
LEDは写真の赤色矢印の方向に流れ、青色矢印の方向に照射します。
LEDは照射方向を前に向け、ヘッドライトの内側から流れるように取り付けする事をおすすめします。
配線説明①
LEDの赤色線は常時電源と接続します。
エンジンルームでの配線の場合、バッテリーのプラスターミナルから取り出します。
その際、ヒューズホルダーを接続し、電装品を保護して下さい。
※ヒューズホルダ-には1Aのヒューズを入れます。
配線説明②
LEDの青色線はエンジンONで通電するイグニッション電源と接続します。
今回、エンジンONを検知するエンジン連動ON-OFFユニットを使用します。
※電流の逆流を防止する為、LEDに付属のダイオードを接続します。
配線説明③
LEDの緑色線はウインカーONで通電するプラス電源と接続します。
配線説明④

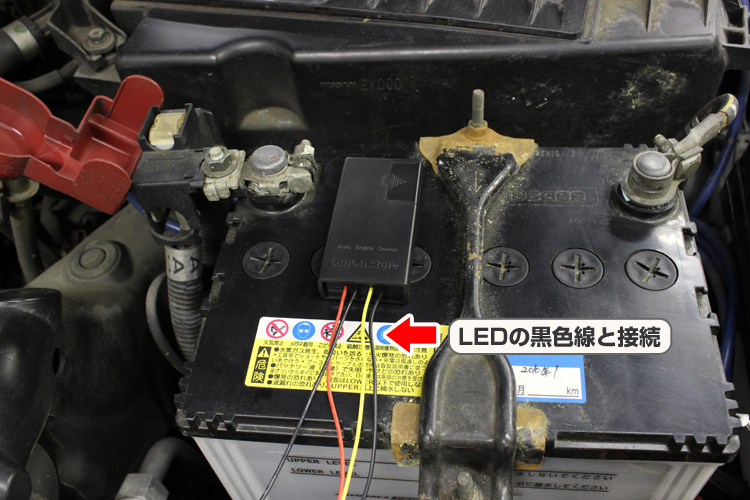

LEDの黒色線はエンジン連動ON-OFFユニットの黒色線と接続します。
