モーションアイラインLEDの点灯パターン設定「1」～「3」はイベントなど展示目的でのみご使用ください。
通常使用時は、必ず点灯パターンを「4」に設定してご使用ください。
詳しくはこちらの”保安基準の適合性に関するお詫びとお知らせ[2014年7月14日]”にてご確認をお願い致します。
製品特長
キーレス連動でお出迎え
ドアロック・アンロック時にLEDが流れるように点灯します。
流れるパターンは4パターンから選択可能。
【ご注意】
流れるパターンは4パターンございますが、
モーションアイラインLEDの点灯パターン設定「1」～「3」はイベントなど展示目的でのみのご使用をお願い致します。
通常使用時はパターン「4」に設定してご使用をお願い致します。
モーションアイラインLEDの点灯パターン設定「1」～「3」はイベントなど展示目的でのみご使用ください。
通常使用時は、必ず点灯パターンを「4」に設定してご使用ください。
詳しくはこちらの”保安基準の適合性に関するお詫びとお知らせ[2014年7月14日]”にてご確認をお願い致します。
※パターンの変更方法に関しましては、こちらをご覧ください
走行中はアイラインとして点灯
走行時はACCからの電源入力でアイラインLEDとして点灯します。

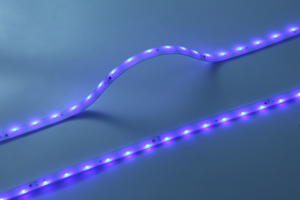

耐久性に優れた設計
乳白色のシリコンカバーを採用することにより、LEDの光の拡散が増し、防水・耐候・耐ケミカルに優れたLEDを開発する事に成功しました。
独自開発の専用ICで実現
LEDには独自開発の専用IC（モーションコントロールモジュール）を搭載しています。
４パターンのモーション切替制御（流れるパターンの切り替え）や２系統の信号入力によるLED制御（走行時の点灯・アンロック時に流れるLED）が可能です。
付属の両面テープで貼るだけ
ヘッドライトとバンパーの隙間が2.5mm以上あれば取り付けOK！
貼り付け時に便利なヘラも付属されています。
配線方法
LEDは赤・緑・青・黒と４本の配線が出ています。
・赤は常時電源
・緑はウインカープラス線
・青はACC電源 ※回り込み防止の整流ダイオード(付属)を接続
・黒はアース
に接続する事により、青線（ACC)入力が入っていない時は緑線(ウインカー)に入力が入るとLEDが流れるように点灯し、青線（ACC)に入力が入った時はアイラインとして点灯します。
※青線（ACC)入力時は緑線(ウインカー)に入力が入ってもLEDは流れません。
使用・装着例
モーションアイラインLED 44㎝青 SUBARU IMPREZA SPORT
モーションアイラインLED 44㎝白 TOYOTA Aqua
モーションアイラインLED 44㎝青 TOYOTA Prius α
モーションアイラインLED 44㎝白 TOYOTA Prius
モーションアイラインLED 44㎝白 NISSAN CEFIRO
モーションアイラインLED 44㎝青 TOYOTA Prius
モーションアイラインLED 44㎝白 TOYOTA Aqua
モーションアイラインLED 青 点灯パターン動画 TOYOTA Prius
モーションアイラインLED 白 点灯パターン動画 TOYOTA Aqua
DIY情報
エンジン連動ON-OFFユニットを使用してエンジンルーム内配線のみで完結する取り付けをご紹介します。
シーンに合わせたモーションアイラインの取り付け配線図をご紹介
走行中任意でON-OFFさせる モーションアイラインLEDの取り付け方
走行時(エンジンON時)の点灯を任意でON-OFFしたい場合の取り付け方法をご紹介
製品スペック
- ■2915 モーションアイラインLED 44㎝青
- -仕様-
- DC12V車専用
- LED:24連(1本あたり)
- 発光色:青
- 消費電流:160mA(1本あたり)
- 待機電流:5mA(1本あたり)
- サイズ:440×8mm 厚さ2.2mm
- コードの太さ:0.2sq
- コードの長さ:1m
- 防水仕様
- -内容物-
- モーションアイラインLED:L・R各1本
- 両面テープ:2枚
- 整流ダイオード:1個
- 取り付け用ヘラ:1個
- ■2916 モーションアイラインLED 44㎝白
- -仕様-
- DC12V車専用
- LED:24連(1本あたり)
- 色温度:8000K
- 発光色:白
- 消費電流:160mA(1本あたり)
- 待機電流:5mA(1本あたり)
- サイズ:440×8mm 厚さ2.2mm
- コードの太さ:0.2sq
- コードの長さ:1m
- 防水仕様
- -内容物-
- モーションアイラインLED:L・R各1本
- 両面テープ:2枚
- 整流ダイオード:1個
- 取り付け用ヘラ:1個
商品・取り付けに関するよくある質問
Ｑ. ＬＥＤの先端をカットしたり、途中でカットする事はできますか？
Ａ. できません
故障の原因となる為、モーションアイラインLEDをカットする事はできません。
Ｑ. LEDの流れるパターンの変更は、スイッチでの切り替えで行うのですか？
Ａ. スイッチはありません
LEDの緑色線へ５秒以上電源を入力することで切り替わります。
パターンの変更方法はこちらをご覧下さい
Ｑ.両面テープをLEDのどちらに貼ればいいのかわかりません。
Ａ.両面テープには向きがあります
付属の両面テープには、貼り付け側を示すシールがついています。
写真の様に透明のリケイ紙側がLED本体の裏面に、茶色のリケイ紙側がヘッドライトやバンパーなどへの貼り付け側になるよう張り付けて下さい。
Ｑ.エンジンルーム内にバッテリーが無い車種(プリウス等)の場合はどこから電源をとればいいですか？
Ａ.ヒューズBOXから取り出してください
LEDの赤色線に接続する常時電源や青色線と接続するACC/IG電源は、エンジンルーム内のヒューズBOXからフリータイプヒューズ電源を使用し電源を取り出してください。
エンジンルーム内のヒューズBOXから電源がとれない場合は、車室内のヒューズBOXなどから取り出してください。
※フリータイプヒューズ電源を使用した電源の取り出し方はこちら
Ｑ. 配線例にエンジン連動ON-OFFユニットが出てきますが、必ず必要ですか？
Ａ.必ずしも必要ではありません
エンジンルーム内もしくは車内への配線の引き込みで、LEDの青色線をACC/IG電源と接続すれば必要ありません。
Ｑ. 夜間などスモールランプを点灯した時にモーションアイラインLEDを点灯させたいのですが、どのように配線すればいいですか？
Ａ.リレーを使用して下さい
LEDの青色線をACC/IG電源ではなくイルミネーション電源と接続すればスモールランプの点灯にあわせて点灯します。
LEDの青色線の接続先をイルミ電源に変更しただけでは、走行中のスモールランプ消灯時(青色線に入力がない場合)に、ウインカーONでLEDが流れてしまいますが、
コンパクトリレーを使用することにより解決できます。
詳しくは右の配線図をご覧下さい。
※クリックすると拡大します。
Ｑ. 走行中にLEDは点灯していますか？ また走行中にLEDを消灯させることはできますか？
Ａ.点灯しています
モーションアイラインLEDの青色線はACC/IG電源と接続しますので、走行中にLEDは点灯しています。
スイッチやユニットを併用すれば走行中にLEDを消灯させることも可能です。
詳しくは走行中任意でON-OFFさせる モーションアイラインLEDの取り付け方をご覧下さい
Ｑ. カンデラ数等の保安基準は満たしていますか？
Ａ.満たしています
保安基準第42条「その他の灯火等の制限」において光度は300カンデラ以下と定められています。
モーションアイラインLEDのカンデラ数は300カンデラ未満ですので保安基準を満たしています。
１個体に付き300カンデラ以下で制限されているため、複数個使用しても規制の対象外になります。
Ｑ. 整流ダイオードは必ず取り付けないといけませんか？
Ａ.必ず取り付けて下さい
車両側からの電流の回り込みを防ぐ為、必ず取り付けて下さい。
※ダイオードの役割については写真をご覧下さい。
