(POW-0004)ドア連動で車内やラゲッジルームでLEDを光らせたい。どこから電源を取ればいいですか?
ルームランプ配線やドアスイッチ配線に分岐接続します。
ルームランプ裏やその周辺の純正配線、またはドアスイッチ裏に『ドア開閉連動マイナスコントロール線』があるので、そこにLEDのマイナス線を分岐接続します。
LEDのプラス線は常時電源をつなぎます。


参照:LEDの学校 6年生編 5時間目 全ドア連動ならルームランプ連動線を使う
車種により異なりますが、各ドアにある開閉を検知するドアスイッチはマイナスコントロールとなります。
(マイナスコントロール=ドアを開けたらマイナスがつながる/ドアを閉めたらマイナスが外れるの動き)

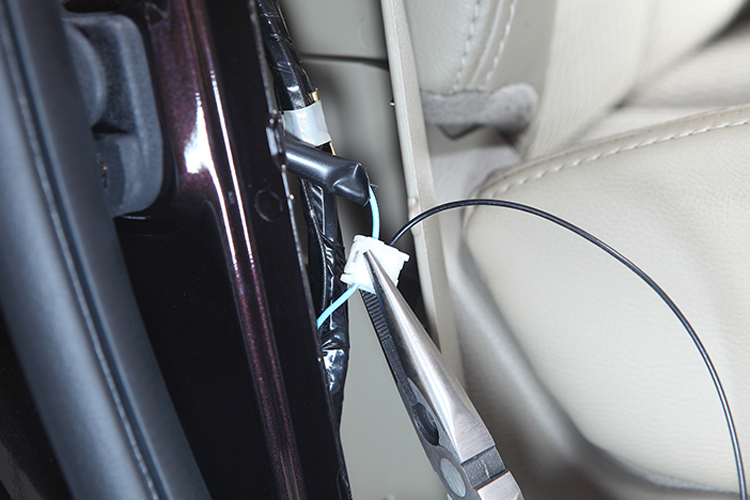

LEDのプラス電源は常時電源をつないでおき、マイナス線を各ドアスイッチ裏の開閉連動マイナスコントロール線につなぎます。

参照:LEDの学校 6年生編 2時間目 マイナス線をドア連動線につなぐ
