7月のアナログ放送終了まであと少し！自分でデキル！車載地デジチューナーの取り付けに挑戦！

今回使用するアイテム

今回使用するアイテム

※あくまで目安です。
　 車種・取り付け方によって使用個数・サイズなどは異なります。

難易度　2 所要時間　約1時間

※あくまで目安です。作業の参考にしてください。

車載用地デジチューナーの取り付けを詳しく紹介

7月のアナログ放送終了まであと少し！
今のうちから、アナログからデジタルへの移行を考えてみてはいかがでしょうか？ まだ設置に悩まれている方はいらっしゃいませんか？
デジタル放送の最大の魅力は、「高画質」「高音質」です！
本体自体の価格も比較的安価になってきていますので、 この機会に自分で取付を行ってリーズナブルに便利な機能を追加してみませんか？
さあDIYでカンタン取り付けしてみましょう！

作業前の準備と確認

RCA外部入力があるかを確認

内張りはがしを使用して、パネルをはがす

内張りはがしを使用して、パネルをはがす

まずは、ナビ裏側を確認する為にパネルを取り外します。車種別のオーディオデッキの取り外し方や内張りピンの位置はインターネット上で検索すると多数の情報が得られます。

パネルについているカプラーを外す

パネルについているカプラーを外す

車種によっては、パネルにカプラーがついている場合がありますので、確認しながら、カプラーをはずします。
カプラーが固い場合は内張りはがしロングの先端（尖って入る方）を有効活用するとカンタンにとれます。

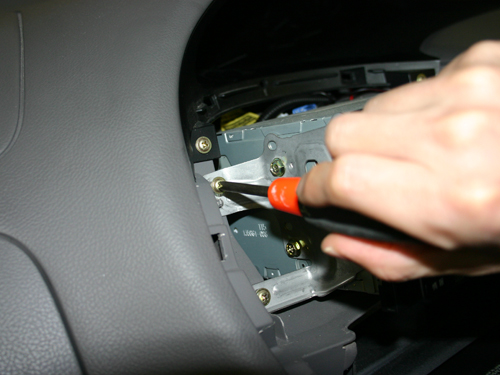

ナビの固定ボルトを外す

ナビの固定ボルトを外す

パネルをはずすと、必ずナビは固定ボルトで止まっていますので、プラスドライバー等を使用して、固定ボルトをはずします。

内装のキズ防止対策をする

内装のキズ防止対策をする

取り外した時にパネルやナビにキズがつかないように、柔らかい布等を敷いておくとキズ防止になります

ナビにRCA端子（外部入力）があるか確認

ナビにRCA端子（外部入力）があるか確認

RCA端子があれば、そのまま地デジチューナーに付属しているRCAケーブルを接続となります。
RCA端子がなければ、このような映像入力変換カプラー等が必要になります。
※メーカーやナビの種類によって異なります



地デジチューナーを準備

箱の中身を確認

箱の中身を確認

商品が一式揃っているかを確認します。

取り扱い説明書の配線図を確認

取り扱い説明書の配線図を確認

取り扱い説明書に接続方法や配線図等が記載されていますので、取り付け前に確認しておきます。

地デジチューナー取り付け位置の確認

地デジチューナー取り付け位置の確認

地デジチューナー本体を取り付け位置（スペース）を確認する。今回は運転席シート下に取り付けします。

チューナーの取り付け位置までの各種配線の長さをチェック

チューナーの取り付け位置までの各種配線の長さをチェック

アンテナ線もゆとりをもって、地デジチューナー部分まであるか確認しよう。

RCAケーブルの長さもチェック

RCAケーブルの長さもチェック

RCAケーブルもゆとりをもって、地デジチューナー部分まであるか確認しよう。
