マグネットスイッチのおもしろい使い方　ミニチュアを使ってその日の気分で間接照明の色を変える！

マグネットスイッチだから出来るワザ！

完成イメージ

おっ！なんとミニチュアを使って間接照明の色を変えよう。
自分の好きなミニチュアで、車内のインテリアを変えてみよう
今日はどっちの色でドライブ？

難易度　2 所要時間　約2時間 費用　約6300円～

※あくまで目安です。作業の参考にしてください。

今回使用するアイテム

あくまで目安です。
車種・取り付け方によって使用個数・サイズなどは異なります。

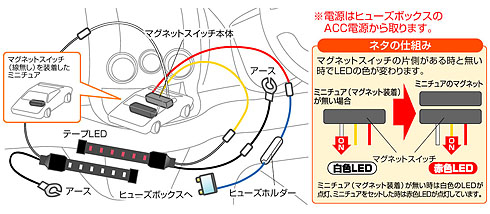

配線図

配線図

ステップ１
安全の為、バッテリーのマイナス端子を外します。
検電テスターを使用する場合などは、最初に確認してから端子を外してください。
※バッテリーのマイナスターミナルを外すと、電装品のメモリーが消去される場合があります。
※写真はイメージです。
ステップ2
テープＬＥＤをテープＬＥＤ用電源ハーネスとセットして準備して、テープＬＥＤの取り付け場所の確認と仮固定します。
ステップ3
ヒューズボックスからＡＣＣ電源のヒューズを検電テスターで確認して、同じサイズ・容量（アンペア）のヒューズ電源とさしかえて、電源をとります。
ステップ4
マグネットスイッチ本体をコンソール中央部に仮固定 します。
ステップ5
マグネットスイッチ（線無し）をミニチュアに装着します。
ステップ6
配線図に基づき各種配線の接続を行ってください。
ステップ7
バッテリーのマイナス端子を戻して、通電確認して完了です。 運転に支障のない様に配線しましょう。
