LED用配線セットの使い方

LEDの配線に必要なパーツが揃ったITEM No.2840 LED用配線セット
アイディア1つで様々なバリエーションの接続が可能。
それでは、基本的な使い方や接続方法を紹介していこう。

LED用配線セットの使い方

LED用配線セット

LED用配線セット

2011年8月発売のLED配線セット。
LEDの配線に必要なパーツが入っていて、LED配線の接続・延長・分岐・結束が可能となっている。

接続

接続

接続の為に付属しているのが写真の3種類のハーネス。
左から順に、プラス接続ハーネス・マイナス接続ハーネス・マイナス(アース用)接続ハーネスとなっている。
ハーネスは1本で使用する場合と分岐で2本として使用する場合の為にループしている。
使用用途に合わせてカットしよう。
※ハーネスは各2本ずつ付属。

分岐

分岐

分岐には配線コネクターが2個付属している。

延長

延長

延長には2.5mのダブルコードと細線圧着接続端子が付属。
LEDを取り付ける場所に応じて必要な長さに調整して接続する事ができる。

結束

結束

結束にはダブルコードクリップとビニ帯が付属しており、運転の妨げにならないよう、安全に配線の固定・結束が可能になっている。

ハーネスを1本で使用する場合

ハーネスを1本で使用する場合

ハーネスを1本で使用する場合はループしている片側のコードの根元をカットする。
間違えて2本ともカットしてしまわない様に注意しよう。

ハーネスを2本に分岐して使用する場合

ハーネスを2本に分岐して使用する場合

ハーネスを2本に分岐して使用する場合は、ループしているコードの中心でカットする。
これで1つの電源取り出しポイントから、2つの電源が取り出し可能になる。

LEDを接続する場合①

LEDを接続する場合①

プラス・マイナス接続ハーネスを1本で使用し、シガープラグでLEDを点灯させる場合

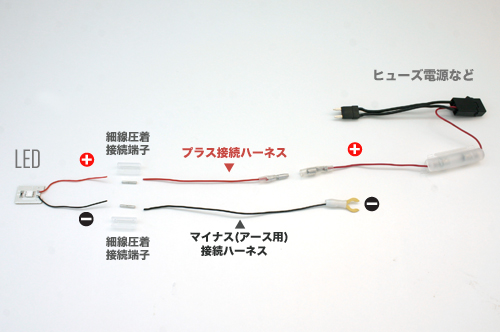

LEDを接続する場合②

LEDを接続する場合②

プラス・マイナス(アース)接続ハーネスを1本で使用し、ヒューズ電源でLEDを点灯させる場合

2個のLEDを接続する場合①

2個のLEDを接続する場合①

プラス・マイナス(アース)接続ハーネスを2本に分岐し、ヒューズ電源等で2つのLEDを点灯させる場合

2個のLEDを接続する場合②

2個のLEDを接続する場合②

プラス・マイナス(アース)接続ハーネスを1本で使用し、配線コネクターで分岐させ、ヒューズ電源等でLEDを点灯させる場合

2個のLEDを延長して接続する場合

2個のLEDを延長して接続する場合

プラス・マイナス(アース)接続ハーネスを1本で使用し、延長ハーネス(ダブルコード)で延長し、配線コネクターで分岐させ、ヒューズ電源等でLEDを点灯させる場合
