プラスマイナス分岐ターミナルの使い方

専用工具不要でＬＥＤの電源を４つに分配出来る！
DIY便利アイテム　ITEM No.2831 プラスマイナス分岐ターミナルのご紹介！
製品情報はこちら

配線図

プラスマイナス分岐ターミナルの使い方

ﾀｰﾐﾅﾙ本体

ﾀｰﾐﾅﾙ本体

分岐ﾀｰﾐﾅﾙはﾜﾝﾀｯﾁﾛｯｸ機構で、配線接続がｶﾝﾀﾝにできます。
使用可能電流 5A（5000mA）以下でLED等の電源を4分岐できます。

付属のﾊｰﾈｽ

付属のﾊｰﾈｽ

付属のｺｰﾄﾞは0.5sqの60cm（600mm）です。
赤線：ﾌﾟﾗｽ線にはｷﾞﾎﾞｼ端子ｵｽ
黒線：ﾏｲﾅｽ線にはｸﾜ型端子6φ

OUTPUT（出力側）に接続する

OUTPUT（出力側）に接続する

接続する配線ｺｰﾄﾞの被覆を5～6mmむいて、芯線を軽くねじって、本体の接続ﾀｰﾐﾅﾙのﾛｯｸﾋﾟﾝを押しながら、配線ｺｰﾄﾞの芯線部分をﾀｰﾐﾅﾙ（出力側ﾌﾟﾗｽ・ﾏｲﾅｽ）挿入してください。
この時、配線ｺｰﾄﾞが抜けないかも確認してください。

INPUT（入力側）に接続する

INPUT（入力側）に接続する

付属のｺｰﾄﾞは被覆がむいてある状態です。同じように付属ｺｰﾄﾞをﾀｰﾐﾅﾙ（入力側ﾌﾟﾗｽ・ﾏｲﾅｽ）へ挿入します。
この時、OUTPUT・INPUTに接続した配線ｺｰﾄﾞが抜けないかも確認してください。

接続できる配線の適合ｺｰﾄﾞ

接続できる配線の適合ｺｰﾄﾞ

接続できる配線適合ｺｰﾄﾞは0.12sq～1.25sqまで幅広く対応しています。
※写真は0.2sqと1.25sqの配線写真になります。

付属の両面テープを貼る

付属の両面テープを貼る

ﾀｰﾐﾅﾙ本体を固定しているﾏｳﾝﾄに両面ﾃｰﾌﾟを貼ります。

取り外し可能

取り外し可能

配線の作業をおこなう時にマウントから本体を取り外すことができます。

接続例

接続例

写真のように、電源と電装品（LED）のプラス・マイナスを接続すれば完成です。

ｽﾓｰﾙﾗﾝﾌﾟ（ｲﾙﾐ）から電源をとった場合

ｽﾓｰﾙﾗﾝﾌﾟ（ｲﾙﾐ）から電源をとった場合

写真のようにｽﾓｰﾙﾗﾝﾌﾟ（ｲﾙﾐ）をON-OFFする事で電装品（LED）を点灯・消灯します。

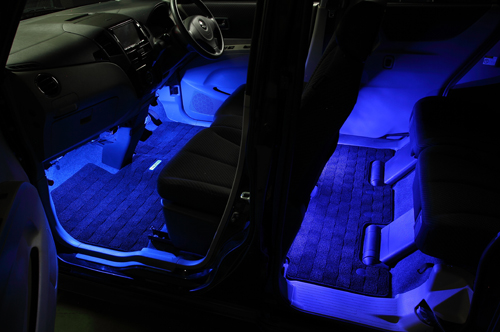

ｽﾓｰﾙﾗﾝﾌﾟ（ｲﾙﾐ）ONの状態

ｽﾓｰﾙﾗﾝﾌﾟ（ｲﾙﾐ）ONの状態

※ｽﾓｰﾙを入れたときの前後フットランプの完成イメージ

ﾄﾞｱｵｰﾌﾟﾝﾏｲﾅｽ線からとった場合

ﾄﾞｱｵｰﾌﾟﾝﾏｲﾅｽ線からとった場合

ﾄﾞｱｵｰﾌﾟﾝさせることで、全席が点灯します。

発光イメージ

ﾄﾞｱｵｰﾌﾟﾝ時の状態

※ﾄﾞｱｵｰﾌﾟﾝ時の前後フットランプの完成イメージ
