ミニバンのスライドドア＆足元ＬＥＤ照明

マグネットスイッチでドアオープン連動

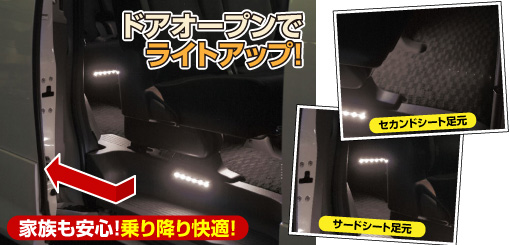

完成イメージ

マグネットスイッチで配線カンタン！テープＬＥＤで取り付けカンタン！
とっ～ても明るい足元照明。乗り降り快適、これで家族も大喜び！

難易度　2 所要時間　約3時間 費用　約7600円～

※あくまで目安です。作業の参考にしてください。

今回使用するアイテム

あくまで目安です。
車種・取り付け方によって使用個数・サイズなどは異なります。

配線図

配線図

ステップ１
安全の為、バッテリーのマイナス端子を外します。
検電テスターを使用する場合などは、最初に確認してから 端子を外してください。
※バッテリーのマイナスターミナルを外すと、電装品のメモリーが消去される場合があります。
※写真はイメージです。
ステップ2
テープＬＥＤをテープＬＥＤ用電源ハーネスとセットして準備します。
次にテープＬＥＤの取り付け場所の確認 （ステップ・セカンドシート・サードシート）して仮固定し ます。
ステップ3
マグネットスイッチの仮固定。
まずは、マグネット取り付け位置（車体側とスライドドア側）を決めます。
その後、Ｂピラーとステップカバーを外します。
ステップ4
ステップカバー付近から検電テスターを使用して常時電源を探します。
ステップ5
配線コネクターで電源を取ります。
ステップ6
配線図に基づき配線及び接続します。
ステップ7
バッテリーのマイナス端子を戻して、通電確認して完了です。
