ＬＥＤイルミコントローラーの使い方

ｺﾝﾄﾛｰﾗｰ本体にｶﾝﾀﾝ接続で、手元のｽｲｯﾁでLEDの光を調整・切り替えでき、
落ち着いた室内空間を演出できます。
No1852　LEDｲﾙﾐｺﾝﾄﾛｰﾗーの製品情報はこちら

配線図

ｺﾝﾄﾛｰﾗｰ本体

ｺﾝﾄﾛｰﾗｰ本体

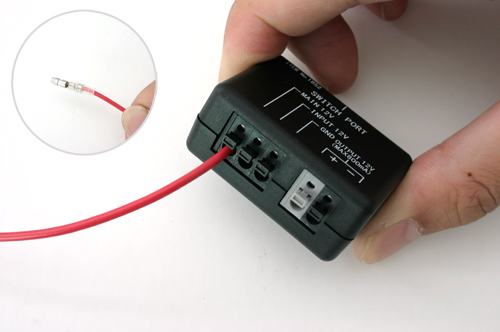

各種配線を接続し、制御するｺﾝﾄﾛｰﾗｰ。ｺﾝﾄﾛｰﾗｰにはﾜﾝﾀｯﾁﾛｯｸ機構やｽｲｯﾁﾎﾟｰﾄ付で配線接続がｶﾝﾀﾝにできます。

※各種配線接続時は付属の専用ｽｲｯﾁ以外は配線コードの被覆を5～6mmむいて、芯線を軽くねじって接続してください。

付属の専用ｽｲｯﾁ

付属の専用ｽｲｯﾁ

LEDの光を調整・切り替えさせるのに必要なｽｲｯﾁです。
ｶﾌﾟﾗｰがついていてｶﾝﾀﾝに接続できます。

MAIN　12Vに接続する

MAIN　12Vに接続する

常時電源に接続します。
ｺﾝﾄﾛｰﾗｰを動かす電源と、LEDへ供給する電源を併用しています。
※MAIN　12Vの接続ﾀｰﾐﾅﾙには必ず常時電源を接続してください。

INPUT　12Vに接続する

INPUT　12Vに接続する

ｽﾓｰﾙﾗﾝﾌﾟ（ｲﾙﾐ）電源またはACC電源に連動させるためには、INPUT　12Vに配線を接続します。
電源は写真のように配線ｺﾈｸﾀｰを使用して分岐するとｶﾝﾀﾝ！
※INPUT　12Vにｽﾓｰﾙﾗﾝﾌﾟ（ｲﾙﾐ）電源またはACC電源等接続していない場合は電装品（LED）は点灯しません。

GNDに接続する

GNDに接続する

ｸﾜ型端子をつけ延長した配線をGNDに接続します。
ﾎﾞﾃﾞｨｰｱｰｽが確実にとれていないと、不点灯の原因になるので、GNDの接続ﾀｰﾐﾅﾙには必ずﾎﾞﾃﾞｨｰｱｰｽを接続してください。

OUTPUTに接続する

OUTPUTに接続する

接続する電装品（LED）の容量を確認します。
ｺﾝﾄﾛｰﾗｰ本体のOUTPUTにﾌﾟﾗｽ･ﾏｲﾅｽがありますので取り付けする電装品(LED)のﾌﾟﾗｽ･ﾏｲﾅｽを確認して接続します。

専用ｽｲｯﾁをｺﾝﾄﾛｰﾗｰ本体に接続する。

専用ｽｲｯﾁをｺﾝﾄﾛｰﾗｰ本体に接続する。

ｶﾝﾀﾝに接続できるよう、専用ｽｲｯﾁの配線にはｶﾌﾟﾗｰがついていて、ｺﾝﾄﾛｰﾗｰ本体のｽｲｯﾁﾎﾟｰﾄに接続するだけ。

接続例

接続例

写真のように、あとは各種電源・ﾎﾞﾃﾞｨｰｱｰｽを接続すれば完成です。

ｽﾓｰﾙﾗﾝﾌﾟ（ｲﾙﾐ）から電源をとった場合

ｽﾓｰﾙﾗﾝﾌﾟ（ｲﾙﾐ）から電源をとった場合

写真のようにｽﾓｰﾙﾗﾝﾌﾟ（ｲﾙﾐ）をON-OFFする事で電装品（LED）をじわ～っと点灯じわ～っと消灯します。

LEDｲﾙﾐｺﾝﾄﾛｰﾗｰの機能

LEDｲﾙﾐｺﾝﾄﾛｰﾗｰの機能

付属の専用ｽｲｯﾁを押すことで、LEDの光を調整・切り替えができます。
付属の専用ｽｲｯﾁを押すごとに順送りで切り替わります。
①点灯（100％）
②一段階減光
③二段階減光
④消灯
⑤ホタル点滅1
⑥ホタル点滅2
⑦ホタル点滅3

ﾗｲﾝｲﾙﾐ間接発光の場合

ﾌﾛｱｲﾙﾐの場合
