ラインイルミライン発光LEDの作り方　ﾓｰﾙのｾｯﾄ方法編

LEDは見せずライン発光チューブだけが光ることにより、従来の「照明としてのLED」とは違った、イルミコーディネイトを実現。
エッジが際立つライン発光ＬＥＤの作り方をご紹介。

ラインイルミライン発光LEDで使用するアイテム

ITEM No.2920 ラインイルミライン発光チューブ・・・1個
ITEM No.2922 ラインイルミ専用ＬＥＤ(青）・・・1個
ITEM No.2923 ラインイルミ専用ＬＥＤ(白）・・・1個
ITEM No.2840 LED配線セット・・・1個

ITEM No.1418 ラジオペンチ
ITEM No.A49 検電テスター
内張りはがし
ドライバー
スパナ
はさみ

※あくまで目安です。作業の参考にしてください。

配線図

ﾓｰﾙのｾｯﾄ方法

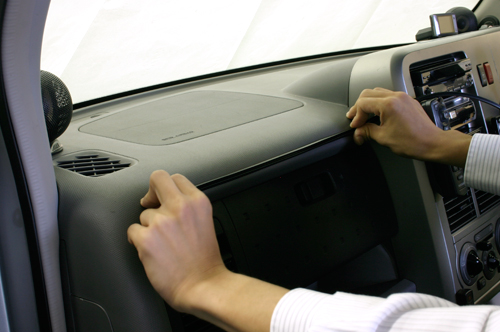

: 取り付け位置の確認

まず、固定用モールの取り付け位置を決める。
位置が決まれば、サイズに合わせてモールをカットしていくのだが、固定用モールは端部分にエンドキャップを取り付ける為、両端に２cm程度スペースを取っておこう。

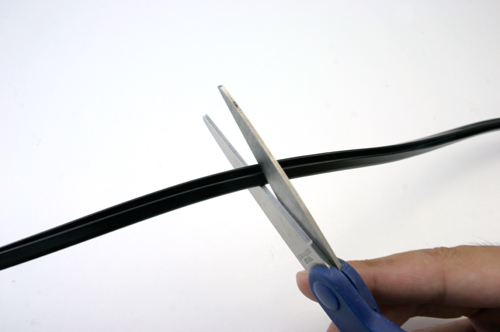

: 固定用モールをカットする

取り付け位置のサイズに合わせて固定用モールをカットする。
固定用モールは堅いものではないのでハサミでカット可能だ。

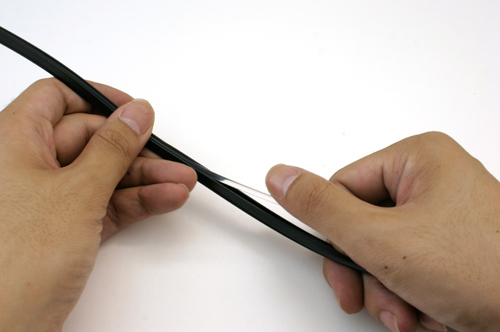

: 発光チューブを固定用モールに入れる

写真の様に、固定用モールに発光チューブを入れる。
指で固定用モールの溝に発光チューブを押しこむだけでOK。

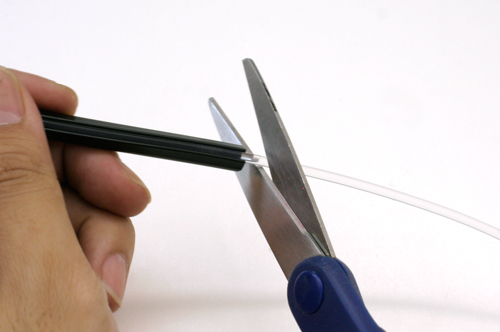

: 発光チューブをカットする

次に固定用モールに合わせて発光チューブをカットしていく。
こちらもハサミでカット可能。
LEDとエンドキャップを端に入れる為、モールから5mm出してカットする。

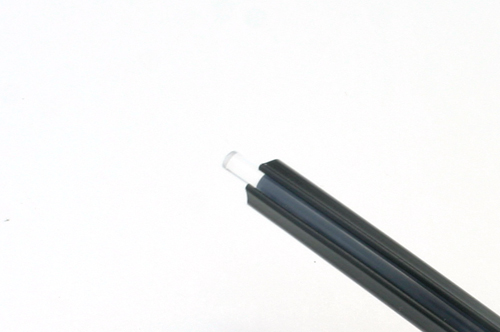

: 両端が5mmになるように

写真の様に、両端とも５mm出るようにカットする。
短いと光がもれたり、しっかりと光らない原因になるので、注意が必要だ。

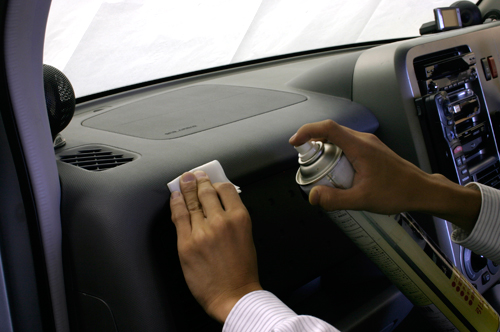

: 取り付け面を脱脂する

パーツクリーナーなどを使い、しっかりと取り付け面の汚れや脂分を落としておく。モールは両面テープで固定する為、取り付け面が汚れていたりするとしっかりつかない事がある。
パーツクリーナーなどが使えない内装の場合は、水ぶきや素材に合ったクリーナー等でしっかり汚れを落としておこう。

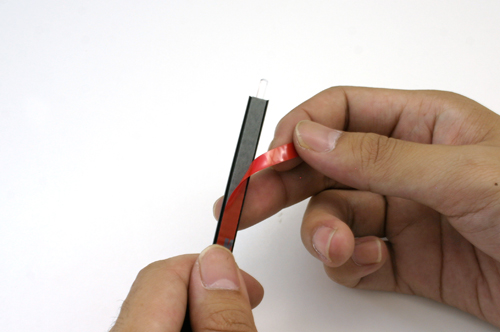

: 固定用モールのリケイ紙をはがす

固定用モールの裏面には両面テープがついているので、写真の様にリケイ紙を剥がす。
貼り込みの際は少しずつ貼っていくのがポイントになるので、リケイ紙は少しだけ剥がそう。

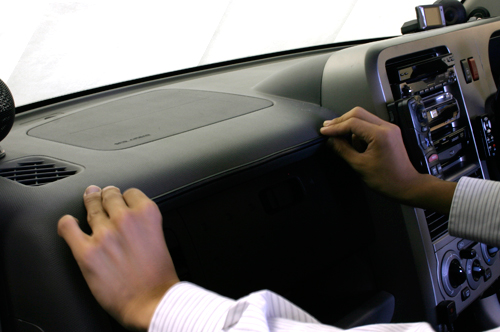

: 貼り付ける

最初に確認した取り付け位置に、固定用モールを貼っていく。
先程にも説明があったように、少しずつリケイ紙を剥がし、取り付け面にしっかりと貼り込んでいこう。

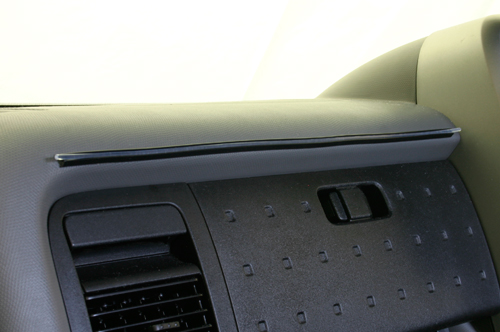

: 固定用モールの設置完了

これで固定用モールの設置は完了。
次はいよいよLEDの電源取り出しだ。
