ﾌｯﾄﾗｲﾄLEDｺﾝﾄﾛｰﾙﾕﾆｯﾄ2取り付け方法 配線接続編
エーモン通販事業部人気No.1のﾌｯﾄﾗｲﾄLEDｺﾝﾄﾛｰﾙﾕﾆｯﾄ2の取り付け方法をご紹介。
LEDをドア連動でMAX点灯。
イルミ連動で減光点灯。
点灯時や減光時の明るさ移行はじわ～っと変化するﾕﾆｯﾄです。
ﾌｯﾄﾗｲﾄLEDｺﾝﾄﾛｰﾙﾕﾆｯﾄ2の取り付けで使用するアイテム
- フットライトLEDコントロールユニット２・・・1個
- ITEM No.1827 3連フラットLED（白）・・・2個
- ITEM No.1829 LEDレンズカバー（３連フラットLED用）・・・2個
- ITEM No.2831 プラスマイナス分岐ターミナル・・・1個
- ITEM No.E537 ダブルコード 0.5sq・・・1個
- ITEM No.1151 ギボシ端子セット・・・1パック
- ITEM No.M274 クワ型端子セット・・・1パック
- ITEM No.E488 配線コネクター・・・1パック
- ITEM No.Y74 ヒューズホルダー・・・1個
- ITEM No.1251 管ヒューズ・・・1個
- ITEM No.1569 検電テスター
- ITEM No.1452 電工ペンチ
- ITEM No.1418 ラジオペンチ
- ITEM No.1161 配線ガイド
- ITEM No.1499 パネルはがしロング
- ITEM No.ドライバー ※取り付けるお車によって、配線の延長が必要になる場合がございます。
使用工具一覧
その際は、別途配線コードが必要になります。
※あくまで目安です。作業の参考にしてください。
配線図
配線接続
-
-

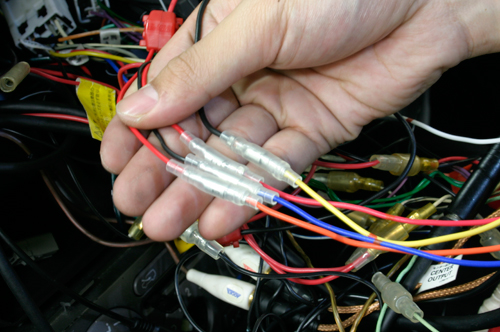

ﾕﾆｯﾄに各電源を接続する
全ての電源が取り出せたら、後はﾕﾆｯﾄにつないでいく。
ﾕﾆｯﾄのオレンジの配線にはｲﾙﾐ電源
青色の配線にはﾄﾞｱｵｰﾌﾟﾝﾏｲﾅｽ電源
赤色の配線にはACC電源
黄色の配線には常時電源と接続する。ギボシ端子が抜けないかしかっり確認しておこう。
-
-

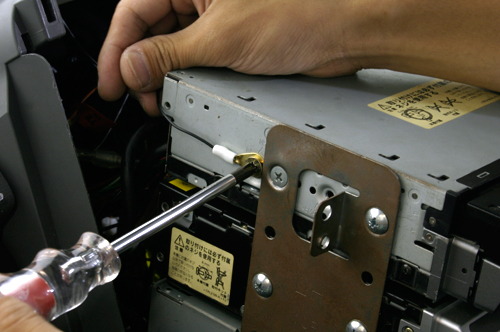

ボディアース部分に接続
ﾕﾆｯﾄの黒色の配線は、写真の様な金属部分に接続する。
工具を使ってボルトを緩めて、クワ型端子を挟み込む。緩めたボルトをしっかりと締め直せば完了。
-
-

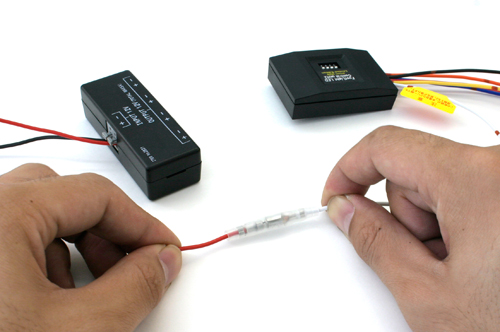

ＬＥＤを接続する①
ﾕﾆｯﾄの白色の線にはLEDを接続する。今回は拡張性も考えプラスマイナス分岐ターミナルを使用した。
こちらを使用すればLEDの変更や増設がカンタンに行える。
プラスマイナス分岐ターミナルのINPUT12Vプラス側とﾕﾆｯﾄの白色配線を接続する。
マイナスはﾕﾆｯﾄと同じように金属部分に接続する。
-
-

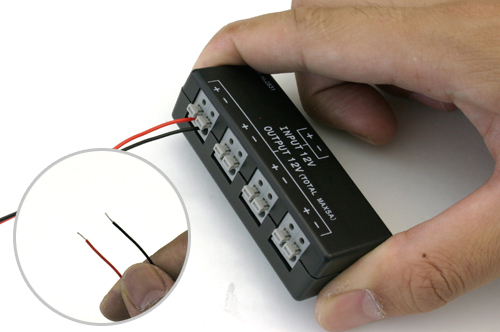

ＬＥＤを接続する②
接続するLED配線ｺｰﾄﾞの被覆を5～6mmむいて、芯線を軽くねじって、本体の接続ﾀｰﾐﾅﾙのﾛｯｸﾋﾟﾝを押しながら、配線ｺｰﾄﾞの芯線部分をﾀｰﾐﾅﾙ（出力側ﾌﾟﾗｽ・ﾏｲﾅｽ）に挿入する。
この時、配線ｺｰﾄﾞが抜けないかも確認しよう。
取り付ける位置によって配線を延長する必要がある場合は圧着端子やダブルコードなどを使用してLEDの配線を延長しよう。
-
-

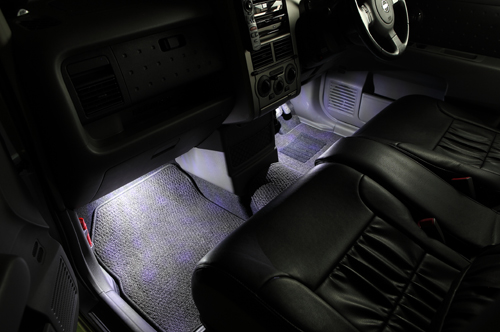

完成
これで全ての接続が完了。タイラップなどで配線をまとめてデッキ等を戻せば完了だ。
次ページからはﾌｯﾄﾗｲﾄLEDｺﾝﾄﾛｰﾙﾕﾆｯﾄの動作を紹介しよう。
