ドアオープンでLEDの色が変わる！純正オプション風フットライトの作り方完成編

今回は人気雑誌LED STYLE３に掲載されたネタ！
スモールライトＯＮで青に、ドアオープンで白に点灯するフットライトの作り方を紹介！
一部車両の純正オプションであるこの機能が、リレーを使うことによってどんなクルマでもデキてしまう！
リレーの仕組みさえ分ればカンタンなので、チャレンジしてみよう！

ドアオープンでLEDの色が変わる！純正オプション風フットライトで使用するアイテム

ITEM No.1586 コンパクトリレー（10Ａ）・・・2個
ITEM No.1826 3連フラットLED（青）・・・2個
ITEM No.1827 3連フラットLED（白）・・・2個
ITEM No.2835 フリータイプヒューズ電源　ミニ平型タイプ
 ITEM No.2836 フリータイプヒューズ電源　平型タイプ
 ITEM No.2837 フリータイプヒューズ電源　低背タイプ…１個
※車輌のヒューズ形式により異なります
ITEM No.M271 配線コード 0.5sq ダブル・・・2個
ITEM No.1151 ギボシ端子セット・・・1パック
ITEM No.M274 クワ型端子セット・・・１個
ITEM No.E673 配線コネクター・・・１個
ITEM No.1168 圧着接続端子・・・2個

ITEM No.1452 電工ペンチ・・・1個
ITEM No.A49 検電テスター・・・1個
ITEM No.1499 パネルはがしロング・・・1個
ドライバー・・・1個
ドライヤー・・・1個

※あくまで目安です。作業の参考にしてください。

配線図

ドアオープンで青から白へ！LEDの色が変わる！純正オプション風フットライトの配線図

完成

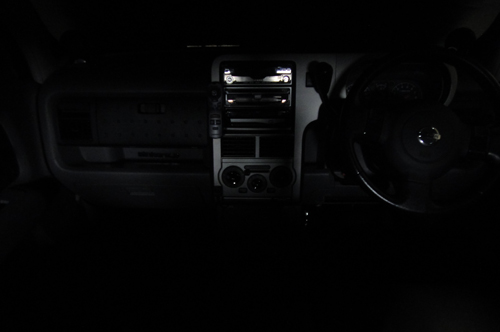

: イルミオフ・ドアクローズ時

ドアが閉まっている状態で尚且つ、イルミネーションがオフの場合、ＬＥＤは両方とも点灯しません。

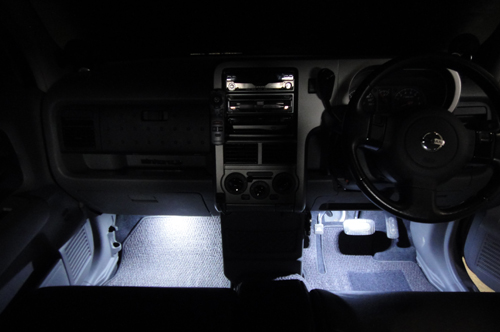

: イルミオフ・ドアオープン時

ドアが開いている状態で、イルミネーションがオフの場合、白色ＬＥＤが点灯します。

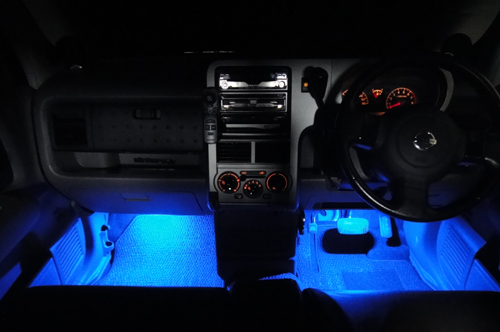

: イルミオン・ドアクローズ時

ドアが閉まっている状態で、イルミネーションがオンの場合、青色ＬＥＤが点灯します。

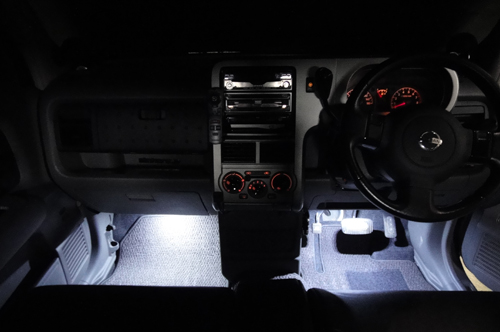

: イルミオン・ドアオープン時

ドアが開いている状態で、イルミネーションがオンの場合、白色ＬＥＤが点灯します。
ドア開閉優先でＬＥＤの色が切り替わるフットライトの完成です。
