ドアオープンでLEDの色が変わる！純正オプション風フットライトの作り方配線準備編 ①

今回は人気雑誌LED STYLE３に掲載されたネタ！
スモールライトＯＮで青に、ドアオープンで白に点灯するフットライトの作り方を紹介！
一部車両の純正オプションであるこの機能が、リレーを使うことによってどんなクルマでもデキてしまう！
リレーの仕組みさえ分ればカンタンなので、チャレンジしてみよう！

ドアオープンでLEDの色が変わる！純正オプション風フットライトで使用するアイテム

ITEM No.1586 コンパクトリレー（10Ａ）・・・2個
ITEM No.1826 3連フラットLED（青）・・・2個
ITEM No.1827 3連フラットLED（白）・・・2個
ITEM No.2835 フリータイプヒューズ電源　ミニ平型タイプ
 ITEM No.2836 フリータイプヒューズ電源　平型タイプ
 ITEM No.2837 フリータイプヒューズ電源　低背タイプ…１個
※車輌のヒューズ形式により異なります
ITEM No.M271 配線コード 0.5sq ダブル・・・2個
ITEM No.1151 ギボシ端子セット・・・1パック
ITEM No.M274 クワ型端子セット・・・１個
ITEM No.E673 配線コネクター・・・１個
ITEM No.1168 圧着接続端子・・・2個

ITEM No.1452 電工ペンチ・・・1個
ITEM No.A49 検電テスター・・・1個
ITEM No.1499 パネルはがしロング・・・1個
ドライバー・・・1個
ドライヤー・・・1個

※あくまで目安です。作業の参考にしてください。

配線図

ドアオープンで青から白へ！LEDの色が変わる！純正オプション風フットライトの配線図

配線の下準備1

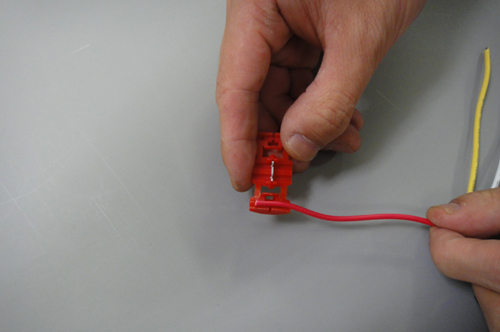

: 配線コネクターに配線をあてがう

左リレーの赤線に、配線コネクターを取り付ける。その際、ヤマがあり行き止まりになっている側にあてがう。

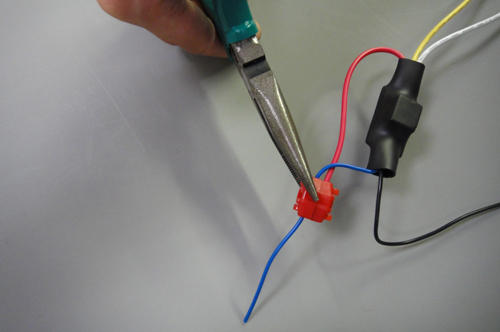

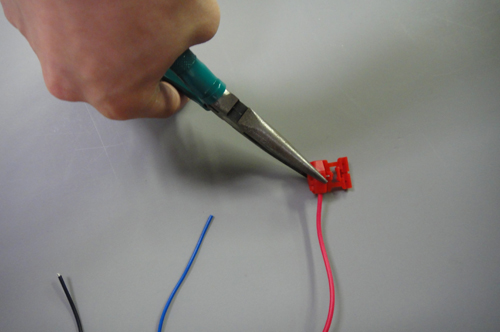

: ラジオペンチではさむ

ラジオペンチでパチンと音がするまではさむ。

: 配線を一本にする

先ほどの、配線コネクターを取り付けた赤線を同じリレーの青線に割り込ませます。

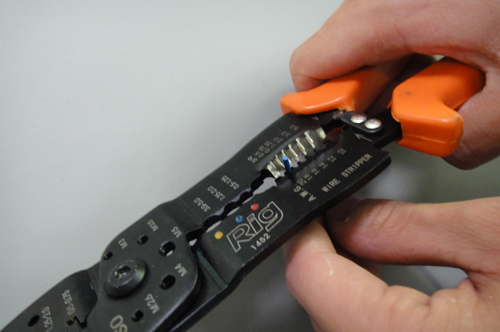

: 青線の被覆を剥く

左リレーの青線にギボシ端子オスをつけるために、電工ペンチを使用して被覆を5㎜程剥きます。

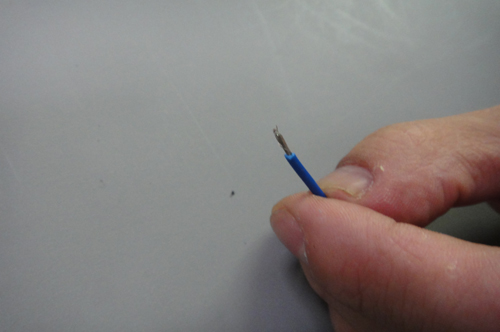

: 配線の芯線を整える

被覆を取った後、芯線をよじるように束ねておくと、端子をかしめる際にやり易いぞ！

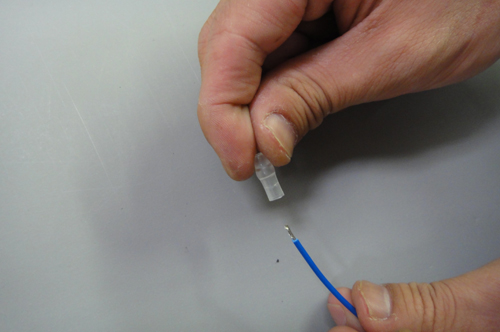

: スリーブを入れる

ギボシ端子オス用のスリーブ入れる。
写真のように向きがあるの注意していれよう。

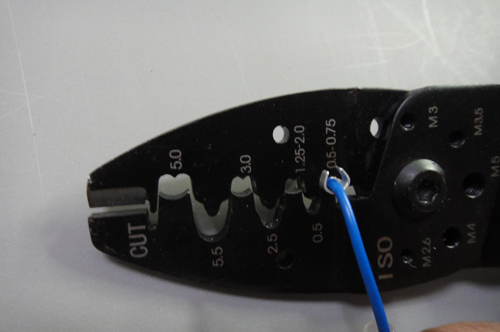

: 電工ペンチでかしめる１

芯線の部分からかしめる。
かしめる位置は電工ペンチの配線コードのサイズ表示を参考にする。

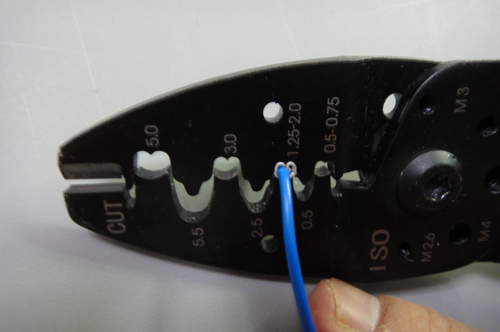

: 電工ペンチでかしめる２

きれいにかしめるには、サイズを確認し写真のようにかしめた後に断面がハート型になればＯＫ。折り重なったような断面になると失敗！
配線コードが抜けやすくなるぞ！

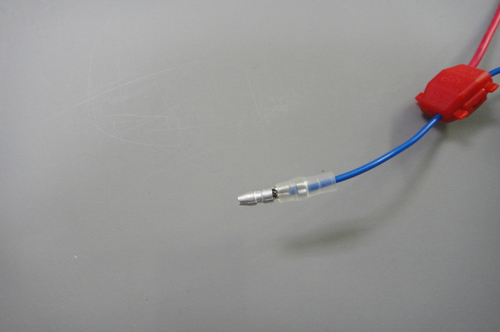

: ギボシ端子オス取り付け完

かしめた後に念の為、軽く引っ張って抜けないか確認して、スリーブを戻せば完成。

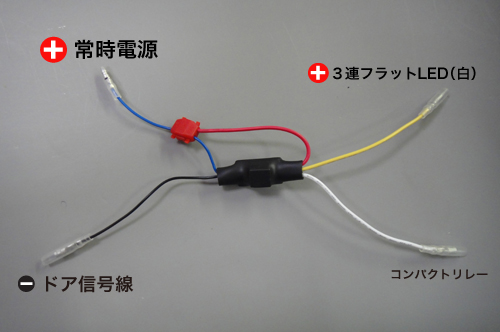

: 左リレーに端子をつけていく

左リレー残りの配線にギボシ端子を取り付けます。
青→ギボシ端子オス
黒→ギボシ端子メス
白→ギボシ端子メス
黄→ギボシ端子メス

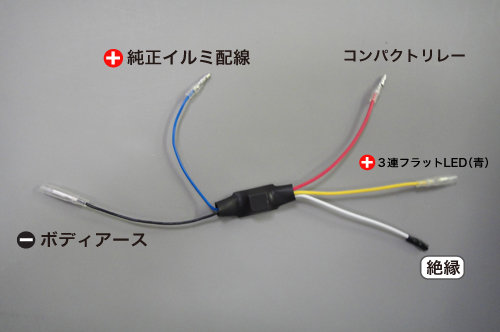

: 右リレーに端子をつけていく

右リレーの配線にも同様にギボシ端子とを取り付けます。
青→ギボシ端子オス
黒→ギボシ端子メス
赤→ギボシ端子オス
白→絶縁処理
黄→ギボシ端子メス

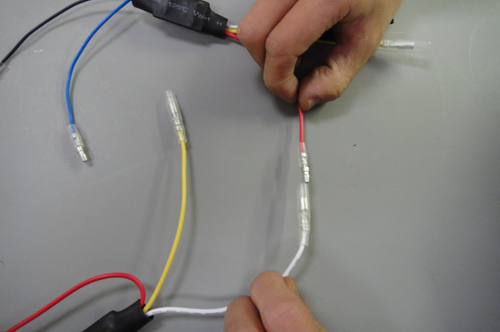

: 左右のリレーを接続する

左リレーの白線と右リレーの赤線を接続します。

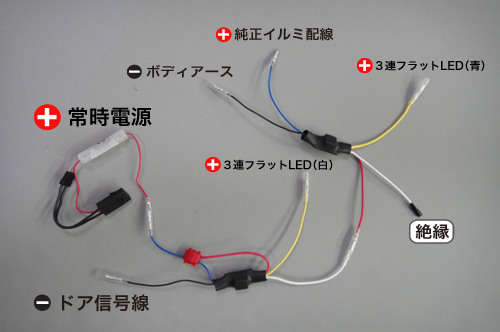

: 左右のリレー配線が完成

あとは電源・アース・ＬＥＤに接続すると完成。
